Medizinische Ultraschalldiagnosegeräte erfordern hochpräzise, hochstabile sekundäre Touch-Displays, um klinische Arbeitsabläufe zu rationalisieren, die Untersuchungseffizienz zu steigern und die Interaktion zwischen Mensch und Maschine zu optimieren. SKY-TDMsKapazitives 13,3-Zoll-Touchscreen-Panel USB IICwurde professionell entwickelt, um den strengen Anforderungen von Ultraschalldiagnoseszenarien gerecht zu werden.
Dieses Touchpanel nutzt die industrietaugliche projiziert-kapazitive (PCAP) Touch-Technologie und unterstützt flüssiges Arbeiten10-Punkt-MultitouchBetrieb unter Beibehaltung von über88 %hohe Lichtdurchlässigkeit und außergewöhnliche strukturelle Haltbarkeit. Wir bieten anpassbare AG- (Anti-Glare-), AR- (Antireflex-) und AF- (Anti-Fingerabdruck-)Oberflächenbeschichtungen für das Deckglas an, die die Lichtreflexion effektiv reduzieren, Fingerabdruckrückstände beseitigen und die Sichtbarkeit des Bildschirms bei starker klinischer Innenbeleuchtung deutlich verbessern.
Unser professioneller, vollständig optischer Bonding-Prozess beseitigt den Luftspalt zwischen dem Touchpanel und dem LCD-Modul vollständig, verbessert den Displaykontrast erheblich, reduziert die interne Lichtreflexion und liefert dem medizinischen Personal ultraklare Ultraschallbilder und Anzeigeeffekte der Steuerschnittstelle aus mehreren Winkeln.
Der integrierte Touch-Controller unterstützt DualUSB und I2CKommunikationsmodi, mit vollständiger Kompatibilität mit Windows, Linux, Android und allen gängigen eingebetteten Betriebssystemen, die in medizinischen Ultraschallgeräten weit verbreitet sind. Durch die anpassbare Firmware-Programmierung werden praktische medizinische Funktionen realisiert, darunter Unterstützung für die Berührung mit Handschuhen, Wasserabweisung, Handflächenabweisung und adaptive Anpassung der Berührungsempfindlichkeit, wodurch eine vollständige Anpassung an verschiedene klinische Betriebsszenarien erfolgt.
Dieser Touchscreen ist für den industriellen und medizinischen Betrieb rund um die Uhr konzipiert und sorgt auch in medizinischen Umgebungen mit elektrischem Rauschen für eine stabile und präzise Touch-Ausgabe. Die optimierte EMV-Leistung in medizinischer Qualität widersteht effektiv elektromagnetischen Störungen durch interne Bildgebungsschaltkreise und Stromversorgungssysteme von Ultraschallgeräten und vermeidet Berührungsdrift und Ausfälle. Unsere Produkte entsprechen den industriellen Industriestandards für medizinische Touch-Anwendungen und zeichnen sich durch eine große Temperaturanpassungsfähigkeit, ein Deckglas mit hoher Härte und eine äußerst lange Lebensdauer aus.
Dieser Touchscreen ist ausschließlich für sekundäre Ultraschall-Anzeigeszenarien optimiert. Er entspricht der Bedienlogik und den Funktionsanforderungen medizinischer Ultraschallsoftware und bietet eine empfindliche, genaue und stabile Touch-Steuerung für klinische Diagnosevorgänge.
Die optionale Full Optical Bonding-Technologie eliminiert interne Bildschirmreflexionen und verbessert den Displaykontrast erheblich. Professionelle Oberflächenbeschichtungen gewährleisten eine klare Sicht auf den Bildschirm auch bei starkem Umgebungslicht im Krankenhaus und lösen das Problem der verschwommenen Sicht in hellen klinischen Umgebungen.
Der industrielle PCAP-Berührungssensor zeichnet sich durch eine hohe Positionierungsgenauigkeit und eine Reaktion mit extrem geringer Latenz aus und unterstützt reibungslose Multi-Touch-Gestenvorgänge. Es reduziert wirksam die Betriebsermüdung des medizinischen Personals und verbessert die allgemeine Diagnoseeffizienz.
Das aus industrietauglichen Materialien und optimiertem Strukturdesign gefertigte Touchpanel widersteht Vibrationen, Temperaturschwankungen und elektromagnetischen Störungen. Es unterstützt einen kontinuierlichen, stabilen Betrieb rund um die Uhr und passt sich vollständig an langfristige, hochintensive Arbeitsumgebungen medizinischer Geräte an.
Wir bieten umfassende personalisierte Anpassungen, die das Design von Berührungssensoren, Glasverarbeitung, Firmware-Tuning, Schnittstellenkonfiguration, Helligkeitsanpassung und mechanische Strukturintegration umfassen, um den individuellen Anforderungen der Kunden an das Gerätedesign perfekt gerecht zu werden.
Mit stabiler Rohstoffbeschaffung und langfristiger Massenproduktionsunterstützung vermeiden unsere Medical-Touch-Lösungen häufige Produktiterationen und Risiken bei der Neukonstruktion von Geräten und sind perfekt auf die langfristigen Produktions- und Modernisierungsanforderungen medizinischer Geräte abgestimmt.
| Artikel | Spezifikation |
| Größe | 13,3 Zoll |
| Touch-Technologie | Projiziert kapazitiv (PCAP) |
| Berührungspunkte | Bis zu 10 Punkte |
| Schnittstelle | USB/IIC |
| Oberflächenhärte | ≥6H |
| Oberflächenbehandlung | AG/AR/AF |
| Betriebstemperatur | -20°C ~ +70°C |
| Branchenzertifizierungen | RoHS/REACH/ISO-zertifizierte Fertigung |

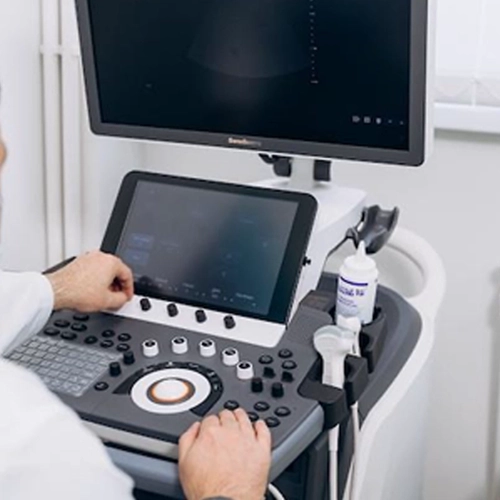

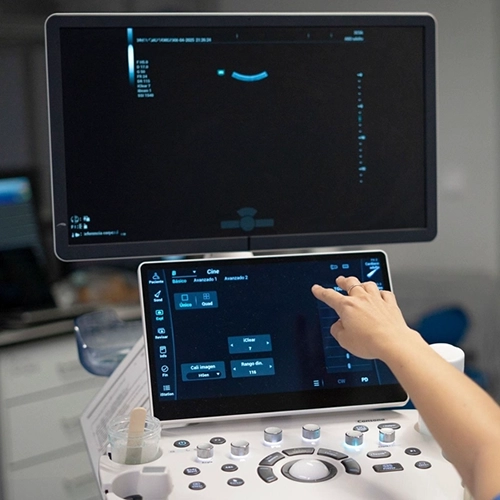

Dieses kapazitive 13,3-Zoll-Touchscreen-Panel USB IIC ist vielseitig einsetzbar für verschiedene professionelle medizinische Diagnose- und Überwachungsgeräte:
- Ultraschall-Sekundäranzeigesysteme
- Tragbare Ultraschallscanner
- Diagnostische Ultraschallgeräte
- Farbdoppler-Ultraschallgeräte
- Professionelle medizinische Bildgebungskonsolen
Ultraschall-Touchscreens in Krankenhäusern müssen medizinische Sicherheit, antibakterielle Oberflächen und EMI-Abschirmung gewährleisten. Sie erfordern eine hohe Helligkeit für die Sichtbarkeit unter OP-Leuchten, eine mit Handschuhen kompatible Berührungsempfindlichkeit und eine IP-zertifizierte Flüssigkeitsbeständigkeit. Zuverlässigkeit und einfache Reinigung sind für den klinischen Einsatz von entscheidender Bedeutung. Durch die Optimierung des internen Verdrahtungsdesigns und die Zusammenarbeit mit dem Kunden bei der EMI-Entzerrung konnten wir diese Probleme vollständig lösen.
SKY-TDM konzentriert sich auf personalisierte medizinische Touch-Display-Lösungen und bietet exklusive maßgeschneiderte Dienstleistungen für jedes medizinische Projekt, um differenzierte Markt- und Ausrüstungsanforderungen zu erfüllen:
- Strukturelles Design und Entwicklung von kundenspezifischen Touchpanels
- Integrierter optischer Bonding-Service für LCD und Touchpanel
- Individuelle Anpassung des antibakteriellen und hochharten Deckglases in medizinischer Qualität
- Optimierung der EMV-elektromagnetischen Verträglichkeit professioneller medizinischer Geräte
- IP-zertifiziertes wasserdichtes und staubdichtes Strukturdesign
- AG-Blendschutz, AR-Antireflex, AF-Anti-Fingerprint-Beschichtung
- Integration und Kalibrierung von Anzeigemodulen mit hoher Helligkeit
- Flexible Anpassung und Anpassung der USB/I2C-Schnittstelle
- Anpassung der FPC-Länge, -Form und -Pin-Definition
- Optimierung der Touch-Treiber-Firmware und adaptives Tuning
- Markenlogo, Siebdruckmuster und individuelle Anpassung der Rahmenfarbe
- Personalisierte Anpassung der Produktverpackung
- Technische Unterstützung des gesamten NPI-Medizinprojekts
- Langfristig stabile Rohstoffversorgung und Produktionsgarantie
Alle medizinischen Touchscreens von SKY-TDM werden vor der Auslieferung strengen Qualitätsprüfungen in mehreren Prozessen unterzogen, um eine 100 % qualifizierte Produktleistung sicherzustellen und internationale medizinische und industrielle Qualitätsstandards zu erfüllen:
- 100 % Full-Touch-Funktionstest und -verifizierung
- Präzise Prüfung des optischen Erscheinungsbilds
- Touch-Controller-Programmierung und Kompatibilitätsprüfung
- Touch-Linearitäts- und Positionierungsgenauigkeitstest
- Simulationstest zur Umweltzuverlässigkeit
- Alterungsbeständigkeitstest bei hohen Temperaturen
- Lagerung und Anpassungsfähigkeitstest bei niedrigen Temperaturen
- Professioneller Test der Fallfestigkeit von Verpackungen
Unsere Produktionsfabrik setzt strikt standardisierte Qualitätsmanagementsysteme um:
- ISO9001Zertifizierung des internationalen Qualitätsmanagementsystems
- ISO13485Zertifizierung des Qualitätsmanagementsystems für Medizinprodukte
- RoHSUmweltkonformitätsstandard
- ERREICHENSicherheitskonformitätsstandard
- Strenge eingehende Materialkontrolle und -prüfung
- Vollständiges Rückverfolgbarkeitsmanagement des Produktionsprozesses
Wir sind ein professioneller Hersteller, der sich auf Forschung und Entwicklung, Produktion und kundenspezifische Anpassung von Touch-Display-Lösungen in Industrie- und Medizinqualität konzentriert. Wir verfügen über umfassende Projekterfahrung für globale Marken medizinischer Geräte und Industriekunden und bieten zuverlässige Touch-Display-Dienste aus einer Hand:
- Mehr als 10 Jahre professionelle Erfahrung in der Forschung, Entwicklung und Herstellung von Touchscreens im industriellen und medizinischen Bereich
- Umfassende maßgeschneiderte OEM- und ODM-Lösungsdienste
- Unabhängige interne Forschungs-, Entwicklungs- und Produktionswerkstatt für Berührungssensoren
- Professionelle automatische Produktionslinie für optisches Bonden
- Professionelles Ingenieurteam, das individuelle technische Designunterstützung bietet
- Umfangreiche, ausgereifte medizinische Ultraschallausrüstung zur Unterstützung von Projekten
- Stabiles und perfektes globales Lieferkettensystem
- Schnelle Prototypen-Musterproduktion und schnelle Iterationsfähigkeit
- Verlängerter Produktlebenszyklus und langfristig stabile Liefergarantie
- Weltweiter professioneller technischer Kundendienst rund um die Uhr
Wir bieten umfassende After-Sales-Unterstützung über den gesamten Lebenszyklus für alle kundenspezifischen und standardmäßigen medizinischen Touchscreen-Produkte und beseitigen so die After-Sales-Sorgen unserer Kunden:
- 12-monatiger globaler Standardgarantieservice
- Maßgeschneiderter erweiterter Garantieservice auf Anfrage verfügbar
- Kostenlose Anleitung zur Treiberintegration und Systemkompatibilität
- Professionelle Beratung und Optimierungsvorschläge für die Konstruktion mechanischer Strukturen
- Benutzerdefinierte Firmware-Optimierung und Optimierung der Touch-Leistung
- Anpassung des optischen Bonding-Prozesses und technische Beratung
- Schnelle Prototypen-Musterproduktion und -Tests
- Exklusive kundenspezifische FPC-Entwicklung und Design
- Präzise Abstimmung der Berührungsempfindlichkeit und Funktionsanpassung
- Unterstützung bei der Überprüfung der Produktzuverlässigkeit und bei der Zertifizierung
- Weltweite sichere und effiziente Versandunterstützung
- Professionelle, stoß- und staubdichte Verpackung in medizinischer Qualität
- Flexible Anordnung des Lieferzyklus, um den Projektplänen des Kunden zu entsprechen
A: Sekundäre Ultraschallanzeigen erfordern Touchscreens, die die primäre diagnostische Bildqualität nicht beeinträchtigen. Unser 13,3-Zoll-Panel verfügt über eine Durchlässigkeit von ≥88 % und optionales optisches Bonding, um die Bildklarheit zu gewährleisten. Die AG/AR-Oberflächenbehandlungen verhindern Blendung durch die OP-Beleuchtung und stellen sicher, dass Ärzte sowohl den Hauptdiagnosebildschirm als auch das sekundäre Bedienfeld ohne Ablenkung betrachten können.
A: Nein. Ultraschallgeräte erzeugen hochfrequente Bildsignale, die herkömmliche Touch-Controller stören können. Unser EMV-optimierter Touch-IC in medizinischer Qualität ist speziell für den Betrieb neben Ultraschall-Bildgebungsschaltkreisen konzipiert, ohne elektrisches Rauschen zu verursachen oder die Bildqualität zu beeinträchtigen. Wir überprüfen dies durch umfassende EMI-Tests bei eingeschaltetem Touchpanel.
A: Ja. Unser Deckglas unterstützt die tägliche Reinigung mit 75 % Alkohol, quartären Ammoniumverbindungen und Desinfektionsmitteln auf Chlorhexidinbasis, die üblicherweise in Ultraschallabteilungen verwendet werden. Die Oberflächenbeschichtung widersteht chemischer Korrosion, ohne die Berührungsempfindlichkeit zu beeinträchtigen.
A: Durch optisches Bonden wird der Luftspalt zwischen Touchpanel und LCD eliminiert, wodurch interne Reflexionen um bis zu 90 % reduziert werden. Für Ultraschall-Sekundäranzeigen bedeutet dies eine klarere Sichtbarkeit der Steuerschnittstellen und Patientendaten bei heller Beleuchtung des Untersuchungsraums, ohne dass es bei Temperaturänderungen zu Beschlagen kommt.
A: Ja. Wir bieten flexible Schnittstellenoptionen (USB/IIC/SPI) und Firmware-Konfigurationen für unterschiedliche Ultraschallsystemarchitekturen. Dieselbe Hardware kann durch Anpassung der Controller-Firmware an GE, Philips, Siemens, Mindray und andere diagnostische Ultraschallplattformen angepasst werden.
A: Medizinische Ultraschallgeräte haben in der Regel einen klinischen Einsatzzyklus von 7 bis 10 Jahren. Wir bieten langfristige Lieferverträge für Komponenten und Benachrichtigungen über den Lebenszyklus, um eine EOL-Veralterung (End-of-Life) zu verhindern. Kritische Komponenten werden auf Lager gehalten, um den Austausch vor Ort während der gesamten Lebensdauer der Ausrüstung zu ermöglichen.
A: Während Ultraschallgel nicht für die Touch-Bedienung vorgesehen ist, unterstützt unser Touchpanel die Bedienung mit nassen Fingern. In der klinischen Praxis können sich bei Sonographen Gelreste an den Fingern befinden, und unser Wasserabweisungsalgorithmus verhindert falsche Berührungen durch Feuchtigkeit oder Gelrückstände.
A: Ja. Für Hersteller von Ultraschallgeräten bieten wir umfassende EMI-Testberichte, Schaltpläne für die Integration und technische Unterstützung bei der EMV-Zertifizierung auf Systemebene. Wir arbeiten mit Kunden zusammen, um sicherzustellen, dass das Touchpanel die Compliance-Standards für Medizingeräte (IEC 60601-1-2) erfüllt.
Auf der Suche nach einem zuverlässigenKapazitives 13,3-Zoll-Touchscreen-Panel USB IICAnbieter?
SKY-TDM bietet kapazitive Touchscreen-Lösungen in Industriequalität mit vollständiger Anpassung, schnellem technischen Support und langfristiger Produktionsfähigkeit. Kontaktieren Sie noch heute unser Engineering-Team, um Ihr OEM- oder ODM-Projekt zu besprechen und eine maßgeschneiderte Lösung zu erhalten, die auf Ihre Anwendung zugeschnitten ist.
