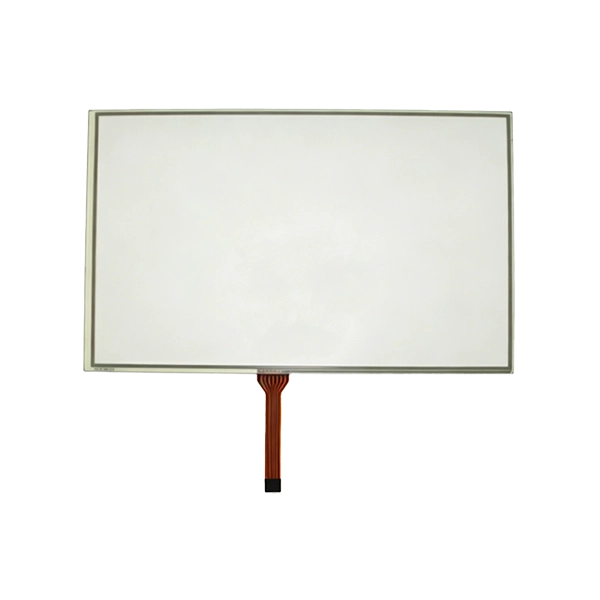

Unser10,1 Zoll 8-Draht-Resistive-Touchpanelist speziell für Baumaschinen, Schwermaschinen, landwirtschaftliche Fahrzeuge, Bergbaumaschinen, Kräne, Bagger, Radlader und andere Off-Highway-Industriefahrzeuge konzipiert.
Im Gegensatz zu Touchpanels für Endverbraucher arbeiten schwere Maschinen unter ständigen Vibrationen, Schlamm, Regen, Ölverschmutzung, Staub und extremen Temperaturschwankungen. Bediener tragen üblicherweise dicke Arbeitshandschuhe und fordern eine gleichbleibende, zuverlässige Touch-Leistung, unabhängig von den rauen Bedingungen vor Ort.
Unsere industrielle 8-Draht-Resistiv-Touch-Lösung begegnet diesen anspruchsvollen Herausforderungen durch eine verstärkte Sensorkonstruktion, langlebige Rohstoffe, optimierte EMV-Leistung und eine längere Lebensdauer. Es liefert zuverlässig präzise Single-Touch-Eingaben in rauen Außenumgebungen, in denen kapazitive Touchpanels häufig unter einem instabilen Betrieb leiden.
SKY-TDM bietet umfassende kundenspezifische Dienstleistungen, einschließlich Cover-Linsen-Engineering, optisches Bonding, Touch-Controller-Kalibrierung, Schnittstellenanpassung, Anti-Glare-Behandlung, wasserdichte Versiegelung und Unterstützung bei der mechanischen Integration.
Bei schweren Geräten steht kompromisslose Betriebszuverlässigkeit über verbraucherorientierter Multi-Touch-Funktionalität.
Im Vergleich zu herkömmlichen 4-Draht-resistiven und kapazitiven Touchpanels bietet die 8-Draht-Resistiv-Architektur entscheidende Vorteile:
• Überragende Touch-Positionierungsgenauigkeit
• Langzeitstabilität der Kalibrierung
• Native Unterstützung für Handschuhbedienung
• Kompatibel mit bloßen Fingern, Stiften und starren Werkzeugen
• Verbesserte Antivibrationsleistung
• Reduzierter langfristiger Wartungsaufwand
• Stabile Leistung bei starken EMI-Störungen
• Anpassbar an staubige und feuchte Arbeitsszenarien
Für Baumaschinenbediener, die während der kontinuierlichen HMI-Interaktion Arbeitshandschuhe tragen, bleibt die Resistive Touch-Technologie die bevorzugte Technologie. Es basiert auf Druckaktivierung statt auf elektrischer Leitfähigkeit, wodurch die Einschränkungen der kapazitiven Berührung unter Feldbedingungen beseitigt werden.

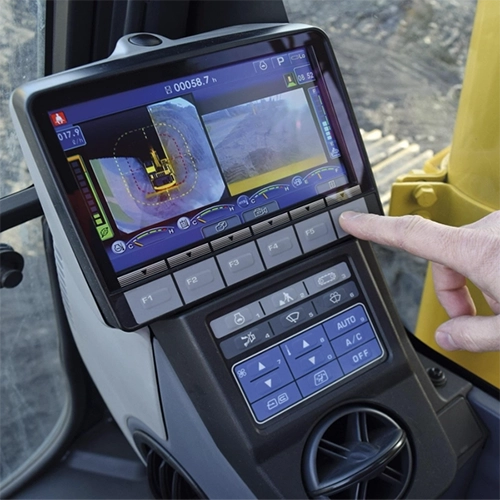

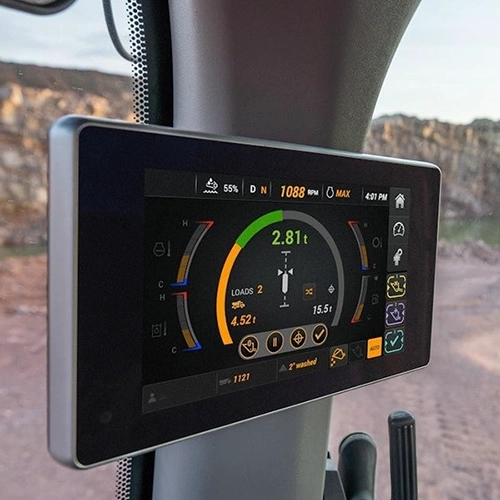

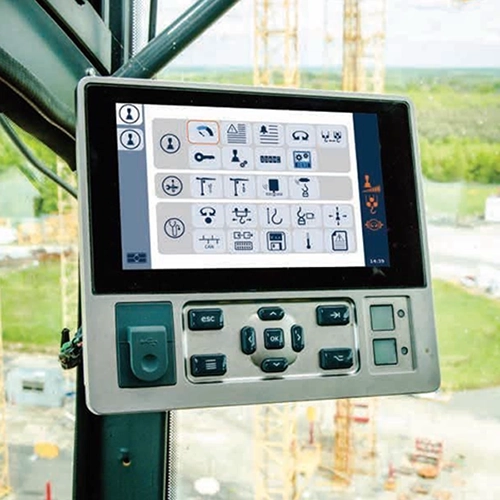

Unser 10,1-Zoll-8-Draht-Widerstands-Touchpanel ist weithin integriert in: Bagger, Radlader, Bulldozer, Mobilkräne, Straßenwalzen, Betonpumpenfahrzeuge, Bergbaumaschinen, Bohrgeräte, landwirtschaftliche Maschinen, Industriegabelstapler usw.
Ein Touchpanel ist nur eine Komponente des gesamten HMI-Systems. Um jahrelangen störungsfreien Feldbetrieb zu gewährleisten, muss das Full-Touch-Modul so konstruiert sein, dass es den Umgebungsbedingungen vor Ort entspricht.
| Erfordernis | Empfohlene Spezifikationen / optimierte Designmerkmale |
|
Großer Betriebstemperaturbereich (Baumaschinen laufen das ganze Jahr über in wechselnden Klimazonen) |
• Betriebstemperatur: -30 °C bis +80 °C • Lagertemperatur: -40 °C bis +85 °C • Touch-Controller in Industriequalität • Tieftemperaturbeständige PET-Substrate |
|
Hervorragende Vibrations- und Schockfestigkeit (Bagger, Straßenwalzen und Bohrgeräte erzeugen ständige mechanische Vibrationen) |
• Verstärkte FPC-Konstruktion • Hochfester Strukturklebstoff • Anti-Lockerungs-Montagedesign des Controllers • Vibrationsfeste Steckverbinder • Verstärkte flexible Endverkabelung |
|
Wasser- und staubdichte Konstruktion vorne (Baumaschinenarbeiten im Freien) |
• Mindestschutz für die Frontplatte: IP65 • Optionale verbesserte IP67-Dichtungslösung • Präzisionsgefertigte wasserdichte Dichtungen • Kantenstaubabdichtende Struktur • Integrierter Wasserablauf • UV-stabilisierte Oberflächenmaterialien |
|
Zuverlässige Handschuhbedienbarkeit (Außendienstmitarbeiter verwenden häufig verschiedene Handschuhe) |
• Sicherheitsarbeitshandschuhe • Lederhandschuhe • Thermo-Winterhandschuhe • Schutzhandschuhe aus Gummi |
|
Erweiterte Haltbarkeit (Die Lebensdauer von Baumaschinen beträgt in der Regel mehr als 10 Jahre) |
• Über 35 Millionen Touch-Aktivierungen • Harte, kratzfeste Oberflächenbeschichtung • Verschleißfeste PET-Schicht • UV-beständige Materialien • Flexible Kabel mit langer Lebensdauer |
| Robuste EMI-/EMV-Leistung | • EMI-Abschirmstruktur • Optimiertes Erdungslayout • Integrierte Filterschaltung • Stabilisierte eingebettete Firmware • Umfassender ESD-Schutz |
|
Lesbarkeit bei Sonnenlicht (Für im Freien eingesetzte Geräte ist eine klare Sicht bei direkter Sonneneinstrahlung erforderlich.) |
• Vollständiges optisches Bonding • Anti-Glare-Beschichtung (AG). • Antireflexionsbeschichtung (AR). • Hochhelle LCD-Kopplung • UV-beständige Abschlussscheibe • Unterdrückte interne Panelreflexionen |
|
Robuste mechanische Struktur (Baufahrzeuge sind ständigen Stößen, starker Staub- und Ölverschmutzung ausgesetzt) |
• Robuste, industrielle Frontblende • Verstärkter Metallmontagerahmen • Verstärkte Befestigungslöcher • Anpassbare Dichtungsstärke • Industrielle strukturelle Verklebung • Schutzführung für flexible Kabel |
| Artikel | Spezifikation |
| Größe | 10,1 Zoll |
| Touch-Technologie | 8-Draht-Widerstand |
| Schnittstelle | USB/RS232/IIC |
| Oberflächenhärte | ≥3H |
| Lichtdurchlässigkeit | ≥80 % |
| Betriebstemperatur | -30°C ~ +80°C |
| Betätigungskraft | Anpassbar |
| EMV | Industrielles EMV-optimiertes Design |
| ESD-Schutz | Entspricht den IEC-Standards |
| Tippen Sie auf „Lebensdauer“. | ≥35 Millionen Aktivierungen |
| Abdeckglas | Kundenspezifisch erhältlich |
| Regler | Industriequalität |
| OEM/ODM | Vollständig unterstützt |
Jedes Baumaschinenmodell weist einzigartige Montagebeschränkungen auf. SKY-TDM bietet umfassende Anpassungsmöglichkeiten:
- Benutzerdefinierte Abmessungen des Berührungssensors
- Maßgeschneidertes Deckglasdesign
- Randdruck im Siebdruckverfahren und Gravur des Kundenlogos
- Wasserdichte mechanische Strukturentwicklung
- Benutzerdefiniertes FPC-Layout und -Länge
- Maßgeschneiderte Steckerauswahl
- Multi-Interface-Optionen: USB / RS232 / I²C
- Optischer Bonding-Service
- Anti-Glare- und Antireflexionsbeschichtung
- Verbessertes EMI-Abschirmungsdesign
- Verdickte Hochleistungs-PET-Folie
- Parameteroptimierung für den Temperaturregler
- Passend zu LCD-Panels mit hoher Helligkeit
- Technischer Support für die mechanische Rahmenkonstruktion
Jedes Touchpanel durchläuft eine strenge interne Qualitätsprüfung:
- 100 % Funktionstest
- Kalibrierung der Berührungsgenauigkeit und Linearität
- Prüfung der wasserdichten Versiegelung
- Wechseltest bei hoher/niedriger Temperatur
- Vibrations- und Schockprüfung
- Prüfung der ESD-Immunität
- EMI-Leistungsvalidierung
- Prüfung des optischen Erscheinungsbildes
- Kontinuierliche Alterungsprüfung
- Falltest der Verpackung
Stellen Sie sicher, dass die Produkte in einwandfreiem Zustand beim Kunden ankommen.
Als professioneller Hersteller industrieller Touchscreens bietet SKY-TDM flexible, auf die Kundenbedürfnisse zugeschnittene OEM- und ODM-Services aus einer Hand. Mit umfangreicher Projekterfahrung im Bereich schwerer Off-Highway-Geräte bieten wir umfassende Dienstleistungen an, darunter LCD-Auswahl, Touchpanel-Design und optisches Bonding. Mit über 10 Jahren Fertigungserfahrung im Industriesektor gewährleisten wir eine stabile Lieferkette und schnellen technischen Support. Darüber hinaus eliminiert unser ISO-zertifiziertes Qualitätsmanagementsystem jegliche After-Sales-Sorgen für unsere Kunden vollständig.
A: Weil die Einsatzumgebung von Baumaschinen besonders komplex und variabel ist. Unter solchen Bedingungen bieten resistive Touchscreens im Vergleich zu kapazitiven Bildschirmen eine überlegene Stabilität und gewährleisten einen zuverlässigen Betrieb in jeder anspruchsvollen Umgebung.
A: Ja. Durch die Verwendung von Materialien für einen breiten Temperaturbereich und industrietauglichen Steuerungen unterstützt es den Betrieb bis zu -30 °C. Darüber hinaus können je nach Projektanforderungen weitere Tieftemperatur-Tunings implementiert werden.
A: Absolut. Durch die Verstärkung der flexiblen gedruckten Schaltung (FPC), die Verwendung von Strukturklebstoffen in Industriequalität und die Optimierung der Controller-Montage wird ihre Antivibrationsleistung bei Schwermaschinenanwendungen erheblich verbessert.
A: Ja. Der druckgesteuerte Resistiv-Touchscreen funktioniert problemlos mit dicken Arbeitshandschuhen, Stiften und anderen nichtleitenden Werkzeugen und erfordert keine zusätzlichen Hardware-Anpassungen.
A: Vollständig anpassbar. Wir bieten maßgeschneiderte Abmessungen, maßgeschneiderte Schnittstellen, maßgeschneiderte Deckgläser, maßgeschneiderte Kabellayouts, Logo-Druck und umfassenden technischen Support für die mechanische Integration.
A: Ja. Das Touch-System basiert auf einer EMV-Architektur in Industriequalität und integriert elektromagnetische Abschirmung, optimierte Erdung und integrierten ESD-Schutz (elektrostatische Entladung), um einen stabilen Betrieb in Fahrzeugumgebungen mit hohen Interferenzen zu gewährleisten.
A: Es eignet sich perfekt für Baumaschinen, Bergbaumaschinen, landwirtschaftliche Maschinen, Forstfahrzeuge, industrielle Off-Highway-Fahrzeuge, Schiffssteuerungssysteme und Automatisierungsgeräte für den Außenbereich.
A: Ja. Über eigenständige Touchpanels hinaus bieten wir umfassende Dienstleistungen an, darunter LCD-Anpassung, optisches Bonden, Controller-Board-Integration, kundenspezifisches Deckglas und fertige Anzeigemodule, die speziell auf Industrie- und Baumaschinen zugeschnitten sind.
Bereit für eine zuverlässige Beschaffung10,1 Zoll 8-Draht-resistives Touchpanelfür Ihre Baumaschinen? Senden Sie uns Ihre detaillierten Anforderungen, einschließlich Größe, Schnittstelle, Dichtungsgrad und Temperaturspezifikationen. SKY-TDM bietet flexible Anpassung, zeitnahe Bemusterung und stabile Massenproduktion. Kontaktieren Sie uns, um Ihre Projektbesprechung zu beginnen.
