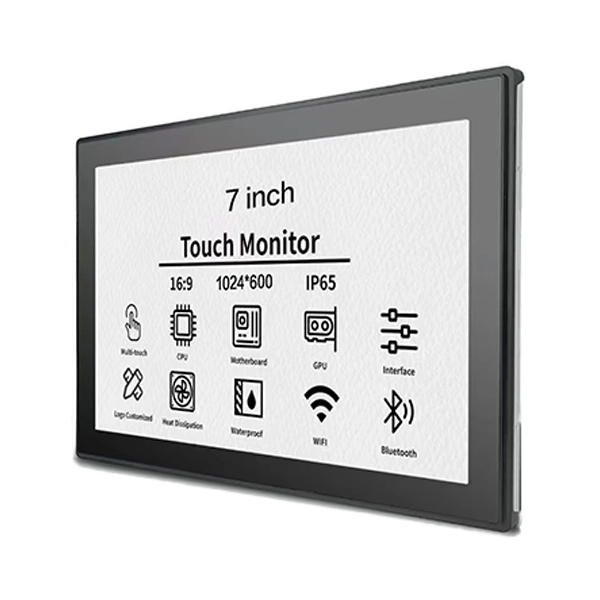

SKY-TDMbietet die7-Zoll-Touchscreen-Monitor mit offenem Rahmenfür Smart-Home-Bedienfelder, Gebäude-Video-Gegensprechanlagen, Zugangskontrollterminals und eingebettete Geräte. Dieser kompakte Monitor kombiniert ein IPS-Display in Industriequalität mit reaktionsfähigem PCAP-Multitouch und flexiblen Montageoptionen und hilft Geräteherstellern bei der Erstellung intuitiver, auf ihre Produkte zugeschnittener Schnittstellen.
Ein 7-Zoll-Touchscreen-Monitor mit offenem Rahmen bietet eine praktische Balance zwischen kompakten Abmessungen, interaktiver Funktionalität und flexibler Geräteintegration. Im Gegensatz zu herkömmlichen Desktop-Monitoren ist seine offene Rahmenkonstruktion für den Einbau in kundenspezifische Gehäuse, Wandpaneele, Kioske und eingebettete Systeme konzipiert. Zu den wichtigsten Auswahlfaktoren gehören Displayauflösung, Helligkeit, Berührungsempfindlichkeit, Anschlussschnittstellen, Montageabmessungen und Betriebsbedingungen. SKY-TDM unterstützt Anpassungsoptionen wie Displays mit hoher Helligkeit, Deckglasbehandlungen, optisches Bonden, mechanische Modifikationen und Schnittstellenanpassungen und unterstützt OEMs bei der Entwicklung von Displaylösungen, die ihren Anwendungsanforderungen entsprechen.
Ein 7-Zoll-Touchscreen-Monitor mit offenem Rahmen ist ein kompaktes interaktives Display, das für die Integration in Geräte und nicht für die Verwendung als eigenständiger Desktop-Bildschirm konzipiert ist. Es kombiniert typischerweise ein LCD-Panel, einen Berührungssensor, eine Controller-Elektronik und eine Montagestruktur, die es Geräteherstellern ermöglicht, das Display hinter einer benutzerdefinierten Frontplatte zu installieren.
Das offene Rahmendesign gibt OEM-Ingenieuren eine größere Kontrolle über das Erscheinungsbild, die Montageanordnung und die Gesamtabmessungen des fertigen Produkts. Anstatt ein komplettes Verbrauchermonitorgehäuse unterzubringen, können Designer das Display direkt in eine an der Wand montierte Steuereinheit, ein Zugangsterminal oder ein Maschinengehäuse integrieren.
Das Modell von SKY-TDM kombiniert ein industrietaugliches IPS-LCD-Panel mit projiziert-kapazitiver (PCAP) Multi-Touch-Technologie. Der standardmäßige HDMI-Videoeingang und die USB-Touch-Konnektivität vereinfachen die Integration mit kompatiblen Hostsystemen, während die Metallstruktur mit offenem Rahmen die eingebettete Installation unterstützt.
Für Hersteller, die Smart-Home-Schnittstellen oder Gebäudeautomationsgeräte entwickeln, ist das Ergebnis eine kompakte Anzeigeplattform, die an unterschiedliche Gehäusedesigns und Benutzerinteraktionsanforderungen angepasst werden kann.
Erfahren Sie mehr über den 7-Zoll-Touchscreen-Monitor mit offenem Rahmen und seine verfügbaren Konfigurationsoptionen.
Ein IPS-LCD-Panel bietet weite Betrachtungswinkel und hilft Benutzern, Informationen aus verschiedenen Positionen rund um ein an der Wand montiertes Terminal oder eine Kontrollstation zu lesen. Dies ist besonders nützlich in Gemeinschaftsräumen, in denen Benutzer nicht immer direkt auf das Display blicken.
Abhängig von der gewählten Konfiguration können Displayauflösung, Helligkeit, Kontrast und Oberflächenbehandlung an die visuellen Anforderungen der Anwendung angepasst werden.
Die projiziert-kapazitive Touch-Technologie unterstützt intuitive Interaktion, einschließlich Tippen, Wischen und andere unterstützte Multi-Touch-Gesten. Es eignet sich für grafische Oberflächen, die es Benutzern ermöglichen, durch Menüs zu navigieren, Einstellungen anzupassen und angeschlossene Geräte zu verwalten.
Für spezielle Projekte kann die Touch-Leistung angepasst werden, um Anforderungen wie Handschuhbedienung, wasserbedingten Touch-Bedingungen oder dickerem Deckglas gerecht zu werden. Diese Funktionen sollten für die vorgesehene Betriebsumgebung spezifiziert und validiert werden.
Dank der offenen Rahmenstruktur passt der Monitor in kundenspezifische Gerätegehäuse, ohne dass er die Masse eines herkömmlichen externen Monitorgehäuses benötigt. Reservierte Montagelöcher und anpassbare mechanische Funktionen können Herstellern dabei helfen, das Display an ihre Gehäusedesigns anzupassen.
SKY-TDM beschreibt dieses Produkt als geeignet für den 24/7-Betrieb in eingebetteten Anwendungen. Die tatsächliche Einsatzzuverlässigkeit hängt vom gesamten Systemdesign ab, einschließlich Belüftung, Stromqualität, Temperatur, Montage und Nutzungsbedingungen.
Bei geeigneten Host-Hardware- und Softwarekonfigurationen kann der Monitor in Windows-, Linux-, Android- und Raspberry Pi-basierte Systeme integriert werden. Bestätigen Sie die Videoausgabe, Touch-Eingabe und Treiberkompatibilität, bevor Sie das Design fertigstellen.
Die kleine Bildschirmgröße und die eingebettete Konstruktion machen diesen Monitor besonders nützlich, wenn Geräte eine interaktive Schnittstelle benötigen, aber nur begrenzten Installationsraum haben.
Beispielsweise benötigt ein Smart-Home-Systemintegrator möglicherweise ein Sieben-Zoll-Display, das in ein vordefiniertes Wandgehäuse passt und gleichzeitig den ganzen Tag über zugänglich bleibt. Bei einem maßgeschneiderten Open-Frame-Monitor können die Montagelöcher, Kabelpositionen und die Touch-Oberfläche am Gehäuse ausgerichtet werden, wodurch die Notwendigkeit einer Neugestaltung des gesamten Bedienfelds verringert wird.
Bei der Bewertung einer Anwendung sollten Ingenieure auch den Betrachtungsabstand, das Umgebungslicht, den Benutzerzugang, die erwarteten Betriebsstunden und den Umweltschutz berücksichtigen, den das fertige Gehäuse bietet.
Die Touch-Technologie wirkt sich direkt auf die Benutzerfreundlichkeit, die Software-Interaktion und die Eignung für die Arbeitsumgebung aus. Da PCAP- und Resistive-Touch-Technologien unterschiedliche Anforderungen erfüllen, sollte die Entscheidung davon abhängen, wie Benutzer die Geräte bedienen.
| Vergleichsfaktor | PCAP Touch | Resistive Berührung |
|---|---|---|
| Interaktion | Unterstützt bei entsprechender Konfiguration Multi-Touch- und gestenbasierte Schnittstellen | Im Allgemeinen für eine einfache Point-and-Select-Interaktion geeignet |
| Touch-Eingabe | Reagiert auf Kapazitätsänderungen | Reagiert auf Druck, der auf die Touch-Oberfläche ausgeübt wird |
| Benutzererfahrung | Ähnlich wie bei modernen Smartphones und Tablets | Praktisch für einfache, kontrollierte Eingabeaufgaben |
| Handschuhoperation | Erfordert kompatibles Touch-Tuning und geeignete Handschuhe | Kann je nach Design viele Handschuh- und Stiftanwendungen unterstützen |
| Typische Anwendungen | Smart-Home-Panels, Gegensprechanlagen und interaktive Terminals | Ausgewählte industrielle Steuerungssysteme und spezielle Eingabegeräte |
Für eine moderne Smart-Home-Oberfläche mit Wischnavigation und Multi-Touch-Steuerung ist PCAP oft ein geeigneter Ausgangspunkt. Bei Geräten, die mit bestimmten Handschuhen oder Stiften bedient werden, kann eine druckbasierte Widerstandsberührung eine Prüfung wert sein.
Keine der beiden Technologien ist allgemein überlegen. Die beste Wahl hängt von der Benutzeroberfläche, dem Deckglas, der Betriebsumgebung und dem erforderlichen Berührungsverhalten ab. Sehen Sie sich die Touchpanel- und Displaylösungen von SKY-TDM an, wenn Sie die verfügbaren Integrationsoptionen vergleichen.
Die Bildschirmgröße allein entscheidet nicht darüber, ob ein Monitor in ein eingebettetes System passt. Käufer sollten die optischen, elektrischen, mechanischen und Umgebungsspezifikationen gemeinsam prüfen.
| Spezifikation | Veröffentlichte Produktinformationen | Warum es wichtig ist |
|---|---|---|
| Bildschirmgröße | 7 Zoll | Bestimmt die Anzeigekategorie und den verfügbaren Schnittstellenraum. |
| Display-Technologie | IPS-LCD in Industriequalität | Unterstützt Weitwinkelbetrachtung bei Festinstallationen. |
| Auflösung | Bestätigen Sie die bestellte Konfiguration | Beeinflusst die Textklarheit, Symbole und das Interface-Layout. |
| Touch-Technologie | PCAP-Multitouch | Unterstützt reaktionsfähige interaktive Schnittstellen. |
| Videoschnittstelle | HDMI | Verbindet das Display mit kompatiblen Host-Geräten. |
| Touch-Oberfläche | USB | Überträgt Berührungseingaben an das Hostsystem. |
| Stromversorgung | Bestätigen Sie die Anforderungen des ausgewählten Modells | Gewährleistet die elektrische Kompatibilität mit dem Gerät. |
| Montage | Open-Frame-Einbauinstallation | Bestimmt Gehäuseausschnitte und mechanische Befestigung. |
| Anpassung | Helligkeit, Glasbehandlung, Verklebung und mechanische Optionen | Hilft bei der Anpassung des Monitors an projektspezifische Anforderungen. |
Fordern Sie vor der Bestellung das aktuelle technische Datenblatt und die mechanische Zeichnung an. Bestätigen Sie den aktiven Anzeigebereich, die Gesamtabmessungen, die Positionen der Montagelöcher, den Kabelabstand, den Stromanschluss und die Anforderungen an die Hostschnittstelle.
Auch die Helligkeit sollte zur Installationsumgebung passen. Ein Standard-Bedienfeld für den Innenbereich benötigt möglicherweise nicht die gleiche Leuchtdichte wie ein Display, das in der Nähe eines hellen Fensters positioniert ist. SKY-TDM listet Anpassungsoptionen mit hoher Helligkeit von bis zu 1000 Nits für geeignete Konfigurationen auf; Der endgültige Wert sollte für das ausgewählte Modell bestätigt werden.
OEM-Geräte weisen selten identische Gehäuseabmessungen oder Betriebsanforderungen auf. Die kundenspezifische Anpassung trägt dazu bei, das Display an das gesamte Produkt anzupassen, anstatt Ingenieure dazu zu zwingen, umgebende Komponenten um einen Standardmonitor herum neu zu entwerfen.
SKY-TDM bietet Anpassungsoptionen, die Folgendes umfassen können:
Optisches Bonding, Touch-Tuning und Umweltschutz sollten nicht als austauschbare Merkmale behandelt werden. Beispielsweise kann die Verklebung die optische Leistung verbessern und dazu beitragen, den Raum zu verringern, in dem sich Staub oder Feuchtigkeit ansammeln kann, sie legt jedoch nicht automatisch eine bestimmte IP-Schutzart fest oder macht das gesamte Gerät wasserdicht.
Für Projektteams besteht der effizienteste Ansatz darin, die mechanische Zeichnung, die Schnittstellenanforderungen, die Zielhelligkeit, das Berührungsverhalten und die Betriebsbedingungen zu definieren, bevor ein individuelles Muster angefordert wird.
Eine strukturierte Bewertung hilft, Kompatibilitätsprobleme beim Prototyping und in der Massenproduktion zu vermeiden. Nutzen Sie beim Vergleich von Anbietern und Konfigurationen die folgende Checkliste.
Diese Schritte sind besonders wichtig für Produkte, die in mehreren Produktionsläufen hergestellt werden. Eine frühzeitige Validierung kann Nacharbeit am Gehäuse, Integrationsverzögerungen und vermeidbare Änderungen nach Produktionsbeginn reduzieren.
Sein Hauptvorteil ist die kompakte, interaktive Integration. Die offene Rahmenkonstruktion ermöglicht es Herstellern, das Display in kundenspezifische Gerätegehäuse einzubetten, während die Touch-Funktionalität eine direkte Benutzersteuerung ermöglicht, ohne dass eine separate Tastatur oder Maus erforderlich ist.
Ja. Zu den verfügbaren Anpassungsoptionen gehören mechanische Abmessungen, Positionen der Montagelöcher, Kabelanordnungen, Abdeckglas und ausgewählte Schnittstellenfunktionen. Teilen Sie die Gehäusezeichnung und die Installationsanforderungen mit, um die Machbarkeit zu bestätigen.
SKY-TDM spezifiziert den Monitor für den Dauerbetrieb in geeigneten Embedded-Anwendungen. Die tatsächliche Lebensdauer und Zuverlässigkeit hängen von der endgültigen Konfiguration, der Umgebungstemperatur, der Stromversorgung, der Belüftung und den Betriebsbedingungen ab. Bestätigen Sie vor der Bereitstellung die erforderlichen Validierungskriterien.
In den Produktinformationen werden HDMI-Videoeingang und USB-Touch-Konnektivität als Standardschnittstellen ausgewiesen. Andere Schnittstellenkonfigurationen können durch individuelle Anpassung verfügbar sein. Bestätigen Sie vor der Bestellung die Kompatibilität mit der vorgesehenen Host-Hardware.
Die Anpassung der Helligkeit ist möglich, wobei für geeignete Konfigurationen Optionen mit hoher Helligkeit von bis zu 1000 Nits aufgeführt sind. Optisches Bonding und entsprechende Oberflächenbehandlungen können ebenfalls zur Verbesserung der Lesbarkeit beitragen. Die tatsächliche Leistung hängt von der Installation, den Reflexionen und der Umgebungsbeleuchtung ab.
SKY-TDM identifiziert Windows-, Linux- und Android-Kompatibilität, wobei auch Raspberry Pi-basierte Systeme in geeigneten Konfigurationen unterstützt werden. Überprüfen Sie während des Integrationstests den Videoausgang des Hosts, die USB-Touch-Unterstützung, die Treiber und die Softwareanforderungen.
Stellen Sie die erforderliche Menge, Anwendung, Auflösung, Helligkeit, Touch-Technologie, Schnittstellenanforderungen, Montagezeichnung, Betriebsumgebung und etwaige Anpassungsanforderungen bereit. Diese Details helfen dem Lieferanten, eine geeignete Konfiguration zu empfehlen und Produktionsanforderungen zu bewerten.
Ein 7-Zoll-Touchscreen-Monitor mit offenem Rahmen ist eine praktische Wahl für Gerätehersteller, die ein kompaktes interaktives Display mit flexibler mechanischer Integration benötigen. Die Eignung hängt nicht nur von der Bildschirmgröße ab: Auflösung, Helligkeit, Touch-Technologie, Einbaumaße, Schnittstellen und Betriebsbedingungen müssen zum fertigen Produkt passen.
Mit IPS-Display-Technologie, PCAP-Multi-Touch, HDMI-Videoeingang, USB-Touch-Konnektivität und Anpassungsoptionen kann die Lösung von SKY-TDM Smart-Home-Bedienfelder, Gebäude-Gegensprechanlagen, Zugangsterminals und andere eingebettete Anwendungen unterstützen. Eine sorgfältige Überprüfung der Spezifikationen und Mustertests bleiben für eine zuverlässige Integration unerlässlich.
Planen Sie ein neues Smart-Home-Terminal, eine neue Gegensprechanlage oder eine industrielle Steuerungsschnittstelle?Entdecken Sie den 7-Zoll-Touchscreen-Monitor mit offenem Rahmen undKontaktieren Sie unsum Ihre Display-Spezifikationen, mechanischen Zeichnungen, OEM-Anpassungsanforderungen und den Projektzeitplan zu besprechen. SKY-TDM kann Ihnen bei der Evaluierung einer geeigneten Display-Konfiguration für Ihr nächstes Produktentwicklungsprojekt helfen.
