Dabei handelt es sich um einen runden 2,1-Zoll-Touchscreen, der speziell für Smart-Home-Geräte und kompakte Bedienfelder entwickelt wurde. SKY-TDM kann den Display-Touchscreen entsprechend der tatsächlichen Struktur Ihrer Ausrüstung und den Anforderungen an die Mensch-Maschine-Interaktion (HMI) anpassen.
Diese 2,1-Zoll-Rund-Touch-Display-Lösung hat eine Auflösung von 480 x 480 und eine ungefähre Größe von 56,18 x 59,71 x 2,26 Millimeter. Es hat eine kompakte Struktur. Es verwendet den Treiber-IC ST7701 und unterstützt die RGB-Schnittstelle (die als MIPI-Schnittstelle angepasst werden kann).
Wir bieten maßgeschneiderte Displaylösungen, die Ihre Kernanforderungen erfüllen, und helfen Ihnen, Displaykomponenten nahtlos in das gesamte Industriedesign Ihrer Ausrüstung zu integrieren.
Runde Displays ersetzen zunehmend herkömmliche quadratische Bildschirme in Smart-Home-Geräten.
Nahtloses Industriedesign: Runde Displays beseitigen den visuellen Konflikt zwischen einem rechteckigen Bildschirm und den gebogenen, zylindrischen Formen, die bei Kaffeemaschinen, Luftreinigern und intelligenten Lautsprechern üblich sind. Der Bildschirm integriert sich in die Produktsilhouette, anstatt sie zu durchbrechen.
Knopfaustausch: Viele Geräte verwenden immer noch physische Drehknöpfe für die Temperatur-, Geschwindigkeits- oder Modusauswahl. Ein kreisförmiges Touch-Display kann die Funktion des Knopfes digital mit dynamischen Symbolen, einstellbarer Empfindlichkeit und keinem mechanischen Verschleiß nachbilden und bietet gleichzeitig mehr Informationen als ein gedrucktes Zifferblatt.
Bessere Nutzung des kompakten Raums: Bei kleinen Bedienfeldern vermeidet eine kreisförmige Anordnung die verschwendeten Eckbereiche rechteckiger Bildschirme. Das 480×480 Quadratpixel-Array bildet auf natürliche Weise einen runden Anzeigebereich ab und nutzt den verfügbaren Anzeigebereich voll aus.
Stärkerer visueller Fokus: Runde Schnittstellen lenken den Blick des Benutzers auf die Mitte des Bedienfelds, was sich ideal für Hauptfunktionen wie Start/Stopp, Temperatureinstellung oder Modusauswahl in intelligenten Kaffeemaschinen und Küchengeräten eignet.
Konsistente Ästhetik über alle Produktlinien hinweg: Haushaltsgerätemarken können auf kreisförmige Anzeigemodule für mehrere Produkte standardisieren: Kaffeemaschinen, Luftreiniger, Waschmaschinen, wodurch eine einheitliche Designsprache entsteht und gleichzeitig Beschaffung und Lagerhaltung vereinfacht werden.
Touch + Display-Integration: In Kombination mit Optical Bonding und PCAP Touch wird aus einem runden Display eine versiegelte, leicht zu reinigende Frontplatte, die für Küchengeräte, die Feuchtigkeit, Fett und täglicher Reinigung ausgesetzt sind, von entscheidender Bedeutung ist.
Bei Smart-Home-Geräten sorgt Optical Bonding im Vergleich zu herkömmlichen Luftspaltstrukturen für einen stärker integrierten Display-Effekt und unterstreicht die Premium-Anmutung des Produkts.
Durch die nahtlose Verbindung des Touchpanels mit dem Display minimiert diese Lösung effektiv sichtbare Lichtreflexionen, die durch den Luftspalt verursacht werden, und verhindert das Eindringen von Feuchtigkeit bei unterschiedlichen Luftfeuchtigkeitsniveaus. Es sorgt für eine viel sauberere Vorderseite und eignet sich daher besonders gut für Heimprodukte mit hohen ästhetischen Ansprüchen.
Diese Technologie kann in verschiedenen Gerätedesigns eingesetzt werden, beispielsweise bei intelligenten Kaffeemaschinen, Luftreinigern, Küchengeräten, Bedienfeldern für Waschmaschinen und intelligenten Öfen.
Mit einer extrem kompakten mechanischen Grundfläche von nur 56,18 × 59,71 × 2,26 mm eignet sich die 2,1-Zoll-Rund-Touch-Display-Lösung perfekt für Anwendungen mit strengen internen Platzbeschränkungen. Seine Auflösung von 480 x 480 bietet eine quadratische Benutzeroberfläche, die sich nahtlos in die Baugruppe kompakter Bedienfelder einfügt.
Wir können mit unseren Kunden maßgeschneiderte Lösungen auf der Grundlage des folgenden Arbeitsablaufs besprechen:
Displaygröße → Touchpanel → Deckglas → Laminierung → Schnittstellenkonfiguration → Mechanische Struktur
Verschiedene Projekte erfordern möglicherweise unterschiedliche Bildschirmabmessungen, Seitenverhältnisse, Montagestrukturen oder Touch-Lösungen, die auf bestimmte Anwendungsfälle zugeschnitten sind. Daher empfehlen wir dringend, die kundenspezifische Entwicklung in die frühe Designphase Ihres Produkts zu integrieren. Durch eine ausführliche Kommunikation bezüglich Ihrer spezifischen Bedürfnisse können wir erstklassige maßgeschneiderte Lösungen anbieten.
Diese 2,1-Zoll-Rund-Touch-Display-Lösungsbaugruppe unterstützt eine I2C-Touch-Schnittstelle, sodass die Touch-Funktion nahtlos in das Hauptsteuerungssystem des Kunden integriert werden kann.
Was die Darstellungsleistung angeht, überzeugt der Bildschirm mit einer Helligkeit von 300 cd/m² und einem Kontrastverhältnis von 800:1. Es bietet große Betrachtungswinkel von bis zu 80° in alle Richtungen und bietet Optionen für RGB- und MIPI-Anzeigeschnittstellen.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | ZURÜCKSETZEN | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | ZURÜCKSETZEN | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Diese herausragenden Eigenschaften bilden eine praktische Grundlage für die interaktiven Schnittstellen kompakter Haushaltsgeräte und erfüllen vollständig die Anforderungen der Benutzer an die Mensch-Maschine-Interaktion (HMI).
Jedes Kundengerät verfügt über eine einzigartige Display-Schnittstelle und ein unverwechselbares Industriedesign. Um unseren vielfältigen Kundenstamm zu bedienen, bieten wir umfassende OEM- und ODM-Anpassungsdienste an. Wir können maßgeschneiderte Lösungen basierend auf Ihren spezifischen Anforderungen besprechen, wie z. B. kundenspezifische Touchpanels, kundenspezifische Deckgläser, verschiedene Schnittstellenoptionen, kundenspezifische FPC-Kabel, Logo-Siebdruck sowie kundenspezifische Helligkeits- und optische Parameter.

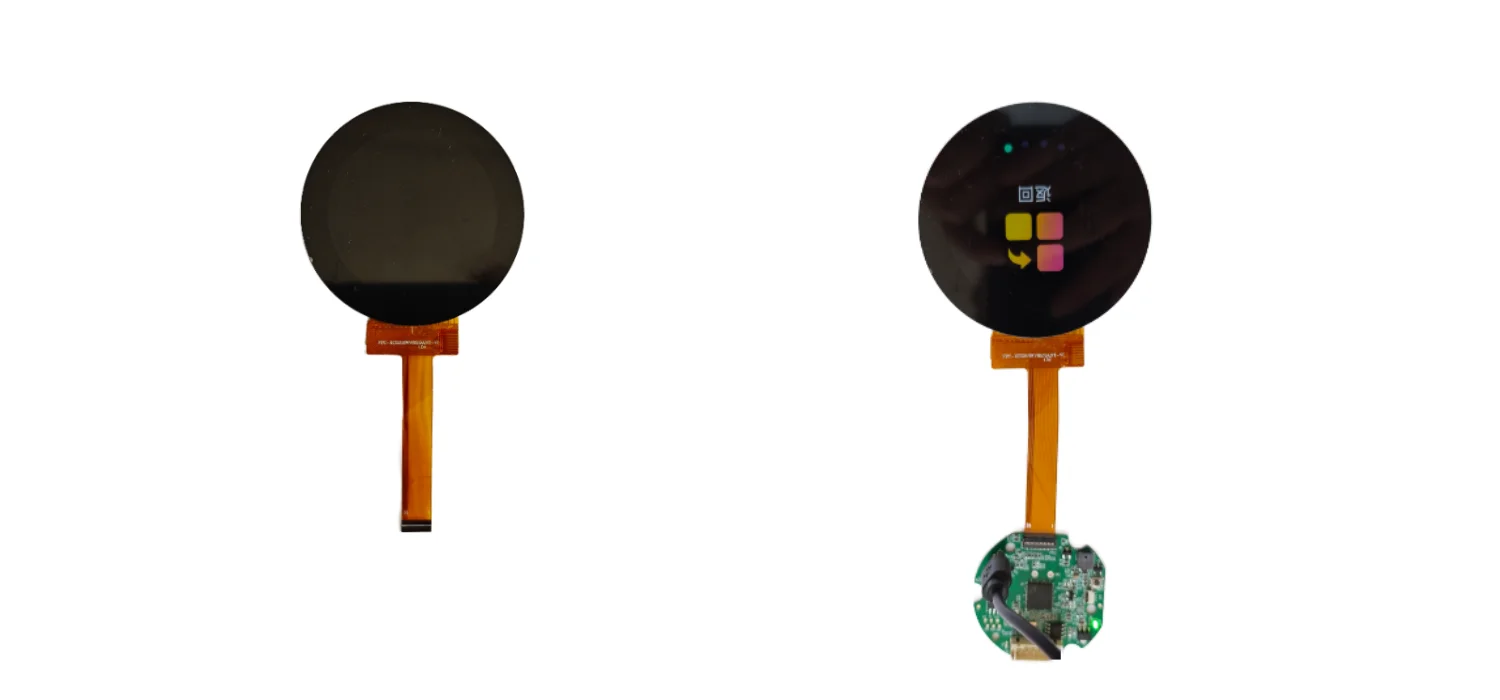

Zusätzlich zu unserer Referenzlösung für runde 2,1-Zoll-Touchdisplays bieten wir auch integrierte Anpassungsdienste für Displaytreiberplatinen an, einschließlich Optionen wie serielle Portkarten.
1.Anforderungsbestätigung: Teilen Sie Ihre Displaygröße, Auflösung, Touch-Funktion und Installationsfläche mit.
2. Lösungsdesign: Wir schlagen Touchpanel, Deckglas und Schnittstellenkonfiguration vor.
3. Musterentwicklung: Prototypenmontage für Ihre mechanische und elektrische Validierung.
4. Designverifizierung: Gemeinsame Überprüfung von Passform, Haptik und optischer Wirkung.
5. Massenproduktion: Stabile Chargenversorgung mit vollständiger Inspektion vor dem Versand.
Eine frühzeitige Einbindung wird empfohlen: Wir können die Display-Baugruppe an Ihr Industriedesign anpassen, anstatt Ihr Design auf ein Standardmodul zu zwingen.

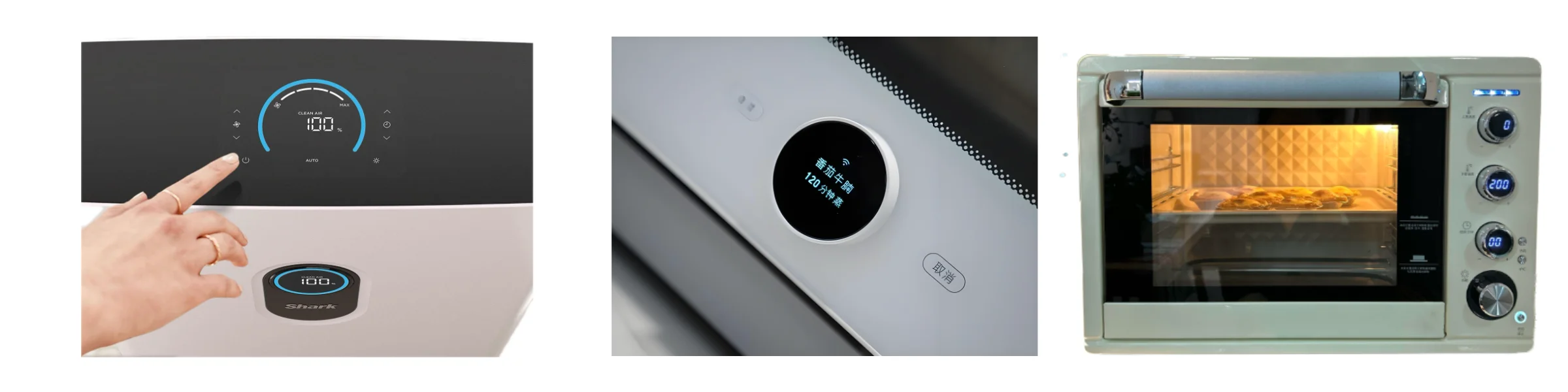

Unsere Display-Lösungen sind vielseitig auf verschiedene Smart-Home- und Haushaltsgeräteprodukte anwendbar, darunter:
Intelligente Kaffeemaschinen: Touch-Bedienelemente bieten eine moderne und interaktive Benutzeroberfläche.
Luftreiniger: Kompakte Touch-Display-Baugruppen ermöglichen die schnelle Anpassung verschiedener Funktionen.
Intelligente Küchengeräte: Für Produkte wie Reiskocher, Backöfen und Dunstabzugshauben bieten wir Touch-Displays mit Drehknopffunktion an.
Waschmaschinen und Trockner: Displays ermöglichen eine schnelle Auswahl von Wasch- und Trocknungsprogrammen und bieten gleichzeitig einen intuitiven Überblick über den Betriebsstatus.
Für alle oben genannten Gerätekategorien können wir Ihre spezifischen Spezifikationsanforderungen erfüllen.

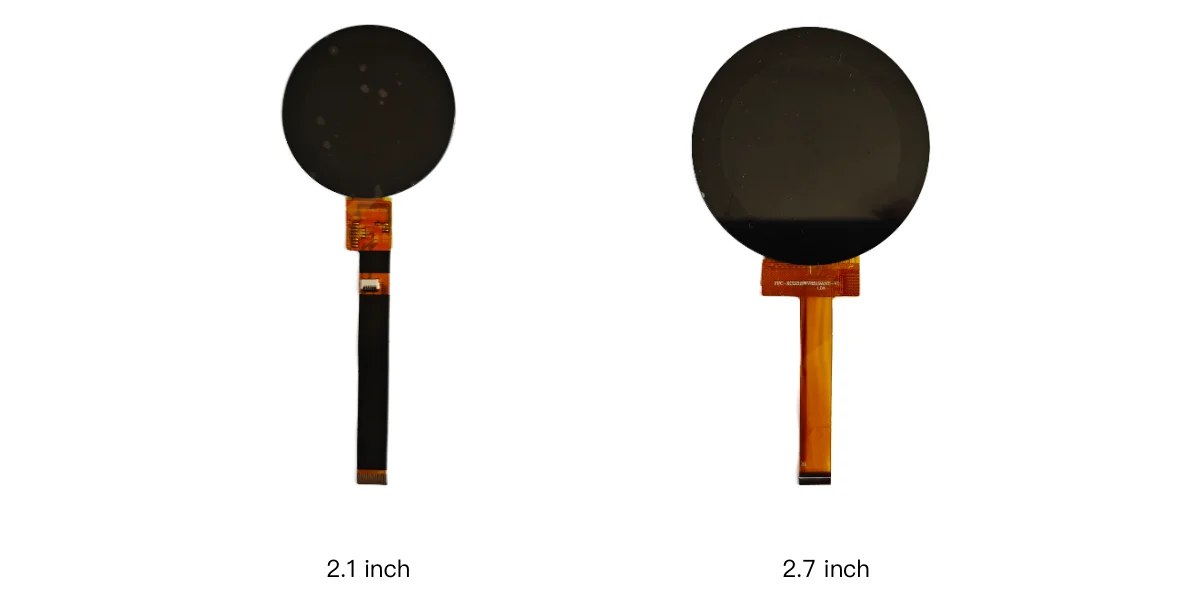

Nein, wir bieten eine größere Auswahl an Optionen. Neben der 2,1-Zoll-Baugruppe bieten wir auch 1,6-Zoll-, 2,7-Zoll-, 5-Zoll- und andere Größen an. Die konkrete Auswahl hängt von Ihren Produktanforderungen ab.
Ja. Touchpanels können vollständig an Ihre Bedürfnisse angepasst werden, einschließlich der äußeren Form, speziellen Oberflächenbehandlungen für das Deckglas, FPC-Kabeldesign und mehr.
Ja. Wir können das LCD-Modul oder das Touchpanel separat liefern. Wir unterstützen auch eine Lösung, bei der nur das Deckglas laminiert wird, ohne das Touchpanel.
Ja. Diese Art von kompakten Touch-Displays eignet sich je nach den endgültigen Anwendungsanforderungen für Anwendungen wie intelligente Kaffeemaschinen, Luftreiniger, Küchengeräte und andere intelligente Bedienterminals.
Ja. Kunden können mit uns individuelle Anforderungen besprechen, darunter Displaygröße, Touchpanel, Deckglas, Volllaminierung, Schnittstellentyp und mechanische Integration.
Geben Sie im Idealfall die erforderliche Bildschirmgröße, Auflösung, Touch-Funktion, die Abmessungen des Deckglases, den Installationsraum, die Schnittstellenanforderungen, die Betriebsumgebung und die geschätzte Menge an. Darüber hinaus wäre die Bereitstellung von Produktzeichnungen oder 3D-Gehäusedateien für unsere mechanische Bewertung von großem Nutzen.
Wenn Sie ein neues Hausgerät entwickeln, engagieren wir uns gerne gleich zu Beginn der Designphase, um Ihre gesamten Produktanforderungen umfassend zu bewerten.
SKY-TDM kann eng mit unseren Kunden zusammenarbeiten, um spezifische Anforderungen zu ermitteln, einschließlich Displaygröße, Touch-Lösung, Deckglas und kundenspezifische Treiberplatinen. Dieser kollaborative Ansatz trägt dazu bei, ein makelloses Endprodukt zu schaffen, ohne dass Kompromisse beim Gesamtdesign eingegangen werden müssen, nur um eine ungeeignete Standardstruktur unterzubringen.
Nehmen Sie gerne jederzeit Kontakt zu uns auf, um Ihre bevorstehenden Projekte zu besprechen.
