Artikelzusammenfassung:Mit der Weiterentwicklung industrieller Anzeigesysteme stehen Ingenieure oft vor einer praktischen Herausforderung: Sie müssen moderne LVDS-Signalquellen mit TFT-LCD-Panels verbinden, die immer noch auf TTL/RGB-Schnittstellen angewiesen sind. DerLVDS-zu-TTL-SignalkonvertierungsplatineausSKY-TDMstellt eine praktische Brücke zwischen diesen beiden Anzeigetechnologien dar und hilft Geräteherstellern, vorhandene LCD-Panels wiederzuverwenden und gleichzeitig die Neugestaltungskosten, die Entwicklungszeit und die Integrationskomplexität zu reduzieren. Mit PCB-Design in Industriequalität, stabiler Signalübertragung, integrierter LED-Hintergrundbeleuchtung, einstellbarem VCOM und Anpassungsunterstützung eignet sich diese Art von Konvertierungsplatine für industrielle HMIs, medizinische Geräte, eingebettete Systeme, Transportausrüstung und andere Anzeigeanwendungen.

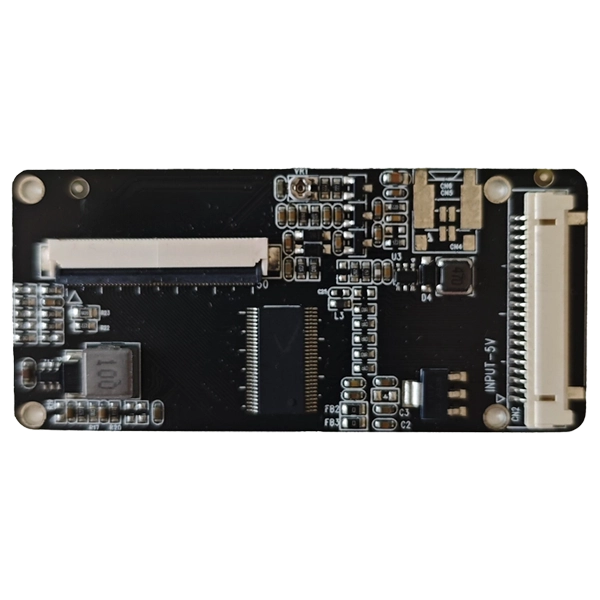

EinLVDS-zu-TTL-Signalkonvertierungsplatineist eine Anzeigeschnittstellenschaltung, die entwickelt wurde, um LVDS-Differenzanzeigesignale in TTL/RGB-Parallelsignale umzuwandeln, die von kompatiblen TFT-LCD-Panels benötigt werden. Diese Funktion ist besonders wichtig, wenn ein Industriecomputer, ein eingebetteter Controller oder eine Anzeigequelle einen LVDS-Ausgang bereitstellt, während das ausgewählte LCD-Panel eine TTL/RGB-Schnittstelle verwendet.
Anstatt ein ansonsten geeignetes LCD-Panel auszutauschen oder ein gesamtes Steuerungssystem neu zu gestalten, können Ingenieure eine Konvertierungsplatine zwischen Signalquelle und Display einführen. Dieser Ansatz kann besonders wertvoll für die Aufrüstung älterer Geräte, kundenspezifische Industriedisplays und Projekte sein, bei denen der vorhandene LCD-Bestand weiterhin verwendet werden muss.
Die Lösung von SKY-TDM ist auf die Integration industrieller Displays ausgelegt. Die Standardkonfiguration unterstützt eine8-Bit-LVDS-Eingangund a50-poliger TTL/RGB-LCD-Ausgang, mit einer 5-V-Eingangsversorgung, integriertem LED-Treiber, VCOM-Anpassung und einem Betriebstemperaturbereich von-20°C bis +70°C.
Anzeigeschnittstellen sind nicht immer austauschbar. LVDS und TTL/RGB verwenden unterschiedliche Methoden zur Übertragung von Bilddaten, sodass eine direkte Verbindung im Allgemeinen nicht möglich ist, wenn Quelle und LCD-Panel unterschiedliche Schnittstellenarchitekturen verwenden.
Dies stellt OEM-Gerätehersteller vor mehrere Herausforderungen:
Eine ordnungsgemäß konstruierte Konvertierungsplatine behebt die Schnittstelleninkongruenz, während der Rest der Display-Architektur relativ unverändert bleibt. Für Hersteller, die ältere Geräte aufrüsten, kann dies einen effizienteren Weg darstellen als die Neugestaltung des gesamten Anzeigesystems.
Die Signalintegrität ist einer der wichtigsten Faktoren bei der Displaykonvertierung. Das optimierte Differenz-Routing hilft, Signalverzerrungen zu reduzieren und unterstützt eine stabile Bildübertragung zwischen der LVDS-Quelle und den Konvertierungsschaltkreisen.
Industrieanlagen arbeiten häufig neben Motoren, Schaltnetzteilen, Kommunikationsgeräten und anderen elektromagnetischen Störquellen. Ein sorgfältig gestaltetes PCB-Layout und eine Stromversorgungsarchitektur können dazu beitragen, unerwünschte Störungen zu reduzieren und die Gesamtsystemstabilität zu verbessern.
Das Board bietet eine TTL/RGB 50-Pin-LCD-Schnittstelle für kompatible TFT-Panels. Die Schnittstelle umfasst RGB-Daten, Synchronisationssignale, Takt, strombezogene Signale, VCOM, Reset und andere Display-Steuerverbindungen.
Ein integrierter LED-Hintergrundbeleuchtungstreiber trägt zur Vereinfachung der gesamten Display-Architektur bei. Anstatt mehrere unabhängige Schaltkreise zu beschaffen, können Gerätehersteller die Konvertierungs- und Hintergrundbeleuchtungsfunktionen in eine kompaktere Displaylösung integrieren.
Die VCOM-Anpassung bietet zusätzliche Flexibilität bei der Anpassung der Platine an verschiedene LCD-Panels. Ingenieure können die Anzeigekonfiguration feinabstimmen, um eine geeignete Bildleistung für das ausgewählte Panel zu erzielen.
Display-Integrationsprojekte erfordern häufig angepasste Anschlüsse, Pin-Definitionen, Kabellängen, Montageorte, Firmware-Konfigurationen oder LCD-Timing-Parameter. Ein Hersteller von Konvertierungsplatinen, der in der Lage ist, diese Elemente anzupassen, kann den Integrationsaufwand für OEM-Kunden erheblich reduzieren.
Die folgende Tabelle fasst die typische Konfiguration des SKY-TDM zusammenLVDS-zu-TTL-Signalkonvertierungsplatine. Die tatsächlichen Spezifikationen können je nach ausgewähltem LCD-Panel und individuellen Projektanforderungen variieren.
| Artikel | Typische Spezifikation |
|---|---|
| Eingabeschnittstelle | LVDS, 8-Bit |
| LCD-Ausgangsschnittstelle | TTL/RGB, 50-polig |
| Eingangsspannung | 5V |
| Hintergrundbeleuchtungstreiber | Integrierter LED-Treiber |
| VCOM-Anpassung | Unterstützt |
| Betriebstemperatur | -20°C bis +70°C |
| Individuelles Design | Unterstützt |
| Typischer LVDS-Anschluss | HRS DF14-20 / DF19-20 Schnittstelle |
| LCD-Anschluss | TTL FFC 50-polig |
Bei technischen Projekten sollte die Schnittstellenspezifikation immer anhand des genauen LCD-Panel-Datenblatts überprüft werden. Die Pin-Anzahl allein garantiert keine Kompatibilität, da Signaldefinitionen, Spannungsanforderungen, Timing, Ausrichtung und Anschlussbelegungen zwischen den Panels unterschiedlich sein können.
Die Flexibilität der LVDS-zu-TTL-Konvertierung macht diese Technologie für eine Vielzahl von Industrie- und Embedded-Display-Projekten nützlich.
Beispielsweise kann ein Gerätehersteller über ein bewährtes 50-Pin-TTL-LCD-Panel verfügen, das bereits in eine etablierte Maschine integriert ist. Wenn der Ersatzcontroller LVDS statt TTL/RGB ausgibt, kann eine Konvertierungsplatine eine Schnittstellenbrücke bereitstellen, ohne dass der Hersteller die gesamte Displaybaugruppe austauschen muss.
Die Auswahl einer Konvertierungsplatine sollte mit dem LCD-Panel beginnen und nicht nur mit dem gewünschten Steckertyp. Ingenieure sollten die vollständigen Informationen zur Panel-Schnittstelle sammeln, bevor sie eine Bestellung aufgeben.
Überprüfen Sie, ob die Quelle Einkanal- oder Zweikanal-LVDS bereitstellt, sowie die Bittiefe, das Signal-Timing, die Spannungsanforderungen und die Anschlusskonfiguration. Die Standardlösung von SKY-TDM unterstützt einkanalige 8-Bit-LVDS-Eingabe, während kundenspezifische Designs für unterschiedliche Anforderungen evaluiert werden können.
Ein 50-poliger TTL-Anschluss bedeutet nicht unbedingt, dass jedes LCD die gleiche Pinbelegung verwendet. RGB-Daten, HSYNC, VSYNC, DE, DCLK, VCOM, Stromversorgung, Hintergrundbeleuchtung und Steuersignale sollten sorgfältig mit der Definition der Konvertierungsplatine verglichen werden.
LCD-Auflösung, Pixeltakt, horizontales Timing, vertikales Timing und Synchronisierungsanforderungen sollten mit der Platinenkonfiguration übereinstimmen. Für verschiedene LCD-Modelle können Firmware- oder Hardware-Anpassungen erforderlich sein.
Bei der Auswahl sollten Steckerposition, Kabellänge, Leiterplattenabmessungen, Montagelöcher und verfügbarer Installationsraum berücksichtigt werden. Eine kompakte, kundenspezifische Leiterplatte kann die Integration in Geräte mit begrenztem Innenraum vereinfachen.
Bei Industrieprojekten ist das Erstmuster nur ein Teil der Beschaffungsentscheidung. Käufer sollten außerdem technische Unterstützung, Anpassungsmöglichkeiten, Qualitätskontrolle, Mustertests, Produktionskapazität und langfristige Produktverfügbarkeit bewerten.
Für industrielle Käufer geht der Wert einer Konvertierungsplatine über die einfache Signalkonvertierung hinaus. SKY-TDM positioniert seine Lösung als Teil eines umfassenderen industriellen Display-Integrationsdienstes und unterstützt OEM- und ODM-Projekte von der Kompatibilitätsbewertung bis zur Produktion.
Zu den wichtigsten Vorteilen gehören:
Dieser One-Stop-Ansatz kann besonders für OEM-Hersteller nützlich sein, die anstelle einer generischen Entwicklungsplatine eine auf ein bestimmtes LCD abgestimmte Konvertierungsplatine benötigen. Durch die Bestätigung des LCD-Modells, der Schnittstellendefinition, der Auflösung, des Anschlusses und der mechanischen Anforderungen zu Beginn des Projekts können Ingenieure Kompatibilitätsrisiken vor der Massenproduktion reduzieren.
Die Standardlösung ist für kompatible TFT-LCD-Panels mit 50-Pin-TTL/RGB-Schnittstelle ausgelegt. Die genaue Kompatibilität hängt von der Pin-Definition, dem Timing, der Auflösung, der Spannung und anderen elektrischen Anforderungen des LCD ab.
Ja. Für OEM- und ODM-Projekte können Steckertypen, Pinbelegungen, Kabellängen und Schnittstellendefinitionen entsprechend der Ziel-LCD- und Gerätestruktur angepasst werden.
Ja. Für entsprechende Hardware- oder Firmware-Konfigurationen können unterschiedliche LCD-Auflösungen und Timing-Anforderungen bewertet werden. Ingenieure sollten zur Kompatibilitätsbewertung das genaue LCD-Modell oder Datenblatt bereitstellen.
Ja. Das Board ist für die industrielle Display-Integration konzipiert und unterstützt einen Betriebstemperaturbereich von -20 °C bis +70 °C. Sein PCB-Layout, sein Leistungsdesign und seine Signalarchitektur sind für einen stabilen Betrieb in anspruchsvollen Anwendungen optimiert.
Ja. Passende Kabelbaugruppen können bereitgestellt werden, einschließlich LVDS-Kabel, Hintergrundbeleuchtungskabel, Stromkabel und bei Bedarf kundenspezifische Kabelbäume.
Die Standardversion unterstützt einen einkanaligen 8-Bit-LVDS-Eingang. Die Anforderungen an Zweikanal-LVDS können für die kundenspezifische Platinenentwicklung entsprechend den Timing- und Schnittstellenspezifikationen des Ziel-LCDs bewertet werden.
Ja. Bei Industrieprojekten wird die Probenauswertung dringend empfohlen. Durch Testen der Konvertierungsplatine mit dem tatsächlichen LCD-Panel und Systemcontroller können Signalkompatibilität, Bildqualität, Timing, Hintergrundbeleuchtungsbetrieb und mechanische Integration vor der Serienproduktion überprüft werden.
EinLVDS-zu-TTL-Signalkonvertierungsplatinekann eine effektive Lösung sein, wenn moderne LVDS-basierte Systeme mit vorhandenen TTL/RGB-TFT-LCD-Panels funktionieren müssen. Durch die Kombination von stabiler Signalumwandlung, industrieorientiertem PCB-Design, integrierter Hintergrundbeleuchtungssteuerung, VCOM-Anpassung und Anpassungsmöglichkeiten kann es OEMs dabei helfen, die Display-Integration zu vereinfachen und gleichzeitig die Benutzerfreundlichkeit bestehender LCD-Hardware zu erweitern. Bei Projekten, die kundenspezifische Schnittstellen, LCD-Kompatibilitätsbewertung, Kabelanpassung oder Produktionsunterstützung erfordern, kann die Wahl eines erfahrenen industriellen Display-Partners den Übergang vom Prototyp zur Massenproduktion wesentlich effizienter gestalten. Wenn Sie nach einem zuverlässigen chinesischen Hersteller und Lieferanten für eine maßgeschneiderte Lösung suchenLVDS-zu-TTL-Signalkonvertierungsplatine, Kontaktieren Sie unsInformieren Sie sich über Ihr LCD-Modell, Ihre Schnittstellendefinition, Ihre Auflösung und Ihre Systemanforderungen, um mit dem SKY-TDM-Ingenieurteam eine geeignete Lösung zu besprechen.
