Wenn Industriegeräte flexible Videoeingänge und zuverlässige TFT-LCD-Konnektivität benötigen, ist die2-HDMI-zu-LVDS-TTL-Schnittstellen-AD-BoardausSKY-TDMbietet eine praktische Controller-Lösung. Es wurde für die industrielle Display-Integration entwickelt und unterstützt zwei HDMI-Eingänge, LVDS- und TTL-Ausgänge, konfigurierbare Firmware und LCD-Panels von 7 bis 32 Zoll, was OEM-Entwicklern hilft, die Hardware-Integration zu vereinfachen und den Entwicklungsaufwand zu reduzieren.
Ein Display-Controller muss mehr als nur Videosignale umwandeln. Es muss zur LCD-Schnittstelle passen, eine stabile Bildübertragung gewährleisten, das erforderliche Panel-Timing unterstützen und während des gesamten Gerätelebenszyklus zuverlässig bleiben. Der2-HDMI-zu-LVDS-TTL-Schnittstellen-AD-Boardist auf diese praktischen Anforderungen ausgerichtet. Durch die Aufnahme von zwei HDMI-Videoquellen und die Bereitstellung von LVDS- oder RGB-TTL-Ausgangsschnittstellen bietet es Geräteentwicklern mehr Flexibilität bei der Auswahl industrieller TFT-LCD-Panels. Seine konfigurierbare Firmware kann auch an Auflösung, Timing, Schnittstellendefinitionen, Hintergrundbeleuchtungssteuerung, OSD-Einstellungen und andere Projektanforderungen angepasst werden. Dadurch eignet sich die Platine für industrielle Automatisierung, medizinische Geräte, Selbstbedienungskioske, Digital Signage, Transportgeräte und eingebettete Anzeigesysteme.
Inhaltsverzeichnis
- Was ist ein AD-Board mit 2-HDMI-zu-LVDS-TTL-Schnittstelle?
- Warum sind zwei HDMI-Eingänge bei Industriedisplays wichtig?
- Wie verbessern LVDS- und TTL-Ausgänge die LCD-Kompatibilität?
- Welche Hauptmerkmale sind zu berücksichtigen?
- Wo kann dieser Display-Controller verwendet werden?
- Wie vereinfacht es die OEM-Display-Integration?
- Technischer Überblick über das Controller Board
- Häufig gestellte Fragen
- Holen Sie sich eine maßgeschneiderte industrielle Display-Lösung

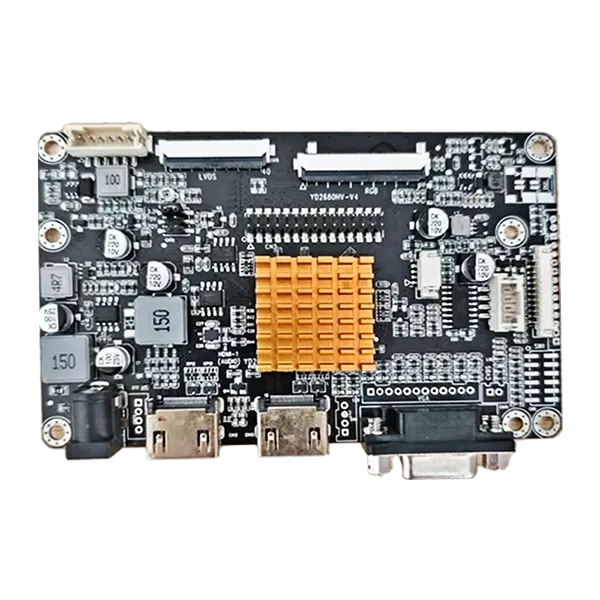

Was ist ein AD-Board mit 2-HDMI-zu-LVDS-TTL-Schnittstelle?
Eine Display-AD-Karte, allgemein als LCD-Controller-Karte bezeichnet, fungiert als Verbindungspunkt zwischen einer Videoquelle und einem LCD-Panel. In Industrieanlagen stellt die Videoquelle möglicherweise ein HDMI-Signal bereit, während das ausgewählte TFT-LCD-Panel möglicherweise eine LVDS- oder TTL-Schnittstelle erfordert. Der Controller übersetzt und verarbeitet das eingehende Videosignal, sodass es an die entsprechende LCD-Schnittstelle weitergeleitet werden kann.
Der2-HDMI-zu-LVDS-TTL-Schnittstellen-AD-Boardist speziell für diese Art der Integration konzipiert. Es unterstützt zwei HDMI-Videoeingänge und kann einen LVDS- oder RGB-TTL-Ausgang für kompatible industrielle TFT-LCD-Panels bereitstellen. Gemäß den Produktspezifikationen kann es je nach den spezifischen Panelanforderungen für industrielle TFT-Displays von etwa 7 bis 32 Zoll konfiguriert werden.
Bei OEM-Projekten kann dieser Ansatz die Notwendigkeit reduzieren, die gesamte Anzeigeelektronik neu zu entwerfen, wenn Panel-Modelle oder Gerätekonfigurationen geändert werden. Stattdessen können Ingenieure eine geeignete Controller-Konfiguration auswählen und die Auflösung, das Timing, die Schnittstellendefinition und den Leistungsbedarf des LCD überprüfen.
Warum sind zwei HDMI-Eingänge bei Industriedisplays wichtig?
Industrielle Systeme nutzen zunehmend mehrere Videoquellen. Beispielsweise muss eine Maschine möglicherweise Informationen von einem Computer anzeigen und gleichzeitig ein Signal von einer Industriekamera, einem Inspektionssystem, einem eingebetteten Computer oder einer sekundären Verarbeitungseinheit empfangen.
Ein Controller mit zwei HDMI-Eingängen bietet eine bequeme Möglichkeit, zwei digitale Videoquellen anzuschließen und zwischen ihnen umzuschalten. Dadurch kann die Systemarchitektur flexibler gestaltet werden, ohne dass in jeder Anwendung ein zusätzliches externes Schaltgerät erforderlich ist.
- Mehrere Videoquellen:Zwei HDMI-Eingänge sorgen für mehr Systemflexibilität.
- Systemintegration:Die Umschaltung der Videoquelle kann in die Display-Architektur integriert werden.
- Ausrüstungs-Upgrades:Bestehende Systeme können an neue HDMI-basierte Videoquellen angepasst werden.
- Designflexibilität:Ingenieure können Anzeigesysteme rund um verschiedene Quellenkonfigurationen aufbauen.
Diese Funktion ist besonders nützlich für industrielle HMI-Systeme, Steuerterminals, Inspektionsgeräte, Kioske und andere Produkte, bei denen Flexibilität bei der Anzeigequelle wichtig ist.
Wie verbessern LVDS- und TTL-Ausgänge die LCD-Kompatibilität?
Nicht alle LCD-Panels nutzen die gleiche elektrische Schnittstelle. Zwei häufig anzutreffende Schnittstellen in industriellen TFT-Anwendungen sind LVDS und TTL/RGB. Die Auswahl der falschen Controller-Schnittstelle kann zu Inkompatibilität, instabilen Bildern oder einer zusätzlichen Neugestaltung der Hardware führen.
Die Unterstützung sowohl des LVDS- als auch des TTL-Ausgangs bietet Systementwicklern mehr Optionen bei der Auswahl kompatibler LCD-Panels. Die LVDS-Anschlüsse des Controllers umfassen dedizierte Differenzsignalpaare, während seine TTL-Schnittstelle RGB-Daten und Synchronisationssignale für kompatible Panels bereitstellt.
| Schnittstelle | Typische Funktion | Integrationswert |
|---|---|---|
| LVDS | Hochgeschwindigkeits-Differential-LCD-Datenübertragung | Geeignet für viele industrielle TFT-LCD-Panels |
| TTL/RGB | Parallele RGB-Anzeigedaten und Zeitsignale | Unterstützt kompatible TFT-Panels mit TTL-Schnittstelle |
| HDMI | Eingang für digitale Videoquelle | Bequemer Anschluss an moderne Videogeräte |
Ingenieure sollten vor der Produktion immer das genaue LCD-Modell, die Auflösung, die Timing-Parameter, die Spannungsanforderungen, die Steckerkonfiguration und die Pinbelegung bestätigen. Die Schnittstellenkompatibilität hängt von der vollständigen Panel-Spezifikation und nicht nur vom Schnittstellennamen ab.
Welche Hauptmerkmale sind zu berücksichtigen?
Die Wahl eines industriellen LCD-Controllers erfordert mehr als nur die Prüfung, ob die Eingangs- und Ausgangsanschlüsse physisch übereinstimmen. Elektrische Spezifikationen, Firmware-Konfiguration, Panel-Timing, Anforderungen an die Hintergrundbeleuchtung und Überlegungen zur langfristigen Versorgung können sich alle auf die Projektzuverlässigkeit auswirken.
Zwei HDMI-Videoeingänge
Zwei HDMI-Eingänge ermöglichen Gerätedesignern den Anschluss mehrerer digitaler Videoquellen und die Auswahl der geeigneten Quelle entsprechend den Systemanforderungen.
LVDS- und TTL-Ausgabeunterstützung
Die Unterstützung beider Ausgabetypen erweitert die Palette kompatibler TFT-LCD-Panels und kann die Neugestaltung der Hardware reduzieren, wenn ein OEM-Projekt unterschiedliche Anzeigekonfigurationen verwendet.
Flexible Firmware-Konfiguration
Die Firmware kann je nach LCD-Auflösung, Timing-Parametern, Schnittstellendefinitionen, OSD-Anforderungen, Startlogos und anderen anwendungsspezifischen Einstellungen angepasst werden. Dies ist besonders wertvoll für OEM- und ODM-Geräte, bei denen eine Standard-Controller-Konfiguration möglicherweise nicht ausreicht.
Industrieorientiertes Design
Die Platine ist für kontinuierliche industrielle Anwendungen konzipiert, wobei der Schwerpunkt der Designüberlegungen auf stabiler Signalverarbeitung, Interferenzreduzierung, Komponentenverfügbarkeit und Langzeitbetrieb liegt.
Kompakte Integration
Eine dedizierte Controllerplatine kann die interne Anzeigearchitektur eingebetteter Geräte vereinfachen und Ingenieuren dabei helfen, LCD-Verbindungen, Hintergrundbeleuchtungssteuerung, Signalumwandlung und zugehörige Anzeigefunktionen innerhalb einer definierten Hardwareplattform zu verwalten.
Wo kann dieser Display-Controller verwendet werden?
Da der Controller HDMI-Eingangsflexibilität mit LVDS- und TTL-LCD-Ausgangsoptionen kombiniert, kann er ein breites Spektrum eingebetteter und industrieller Display-Anwendungen bedienen.
| Anwendung | Warum der Controller nützlich ist |
|---|---|
| Industrielle Automatisierung | Verbindet digitale Videoquellen mit industriellen TFT-Anzeigetafeln |
| Medizinische Ausrüstung | Unterstützt benutzerdefinierte Anzeigekonfigurationen für Spezialgeräte |
| Selbstbedienungskioske | Bietet flexiblen Videoeingang und integrierte LCD-Integration |
| Digitale Beschilderung | Ermöglicht HDMI-basierten Inhaltsquellen die Ansteuerung kompatibler LCD-Panels |
| Transportausrüstung | Unterstützt eingebettete Anzeigesysteme, die einen stabilen Betrieb erfordern |
| Eingebettete Systeme | Bietet konfigurierbare Schnittstellen für anwendungsspezifische Displaydesigns |
Die geeignete Konfiguration hängt von der Betriebsumgebung des Geräts, dem LCD-Modell, der Videoquelle, der Auflösung, dem mechanischen Platz und der Stromversorgungsarchitektur ab. Aus diesem Grund sollte die technische Verifizierung vor der Massenproduktion abgeschlossen sein.
Wie vereinfacht es die OEM-Display-Integration?
Die Display-Integration kann kompliziert werden, wenn für ein OEM-Projekt das Zusammenspiel von LCD-Panel, Touchscreen, Controller, Kabeln, Firmware, Hintergrundbeleuchtung und mechanischer Struktur erforderlich ist. Eine Controllerplatine, die rund um das Ziel-LCD konfiguriert werden kann, kann einige dieser Integrationsherausforderungen reduzieren.
SKY-TDM bietet Display-Engineering-Dienstleistungen an, die LCD-Auswahl, Controller-Konfiguration, Touchscreen-Anpassung, optisches Bonding, Deckglas, Schnittstellenkabel und damit verbundene Display-Integrationsanforderungen umfassen. Zu den Qualitätsmanagementsystemen gehören ISO 9001-, ISO 13485- und IATF 16949-Zertifizierungen, während Controller-Boards vor dem Versand gemäß den Produktinformationen des Unternehmens einer Funktionsprüfung unterzogen werden.
Für OEM- und ODM-Kunden kann der technische Support Folgendes umfassen:
- LCD-Auflösung und Timing-Konfiguration
- LVDS-Pin-Zuordnung und TTL-Timing-Anpassung
- Firmware-Optimierung
- Hintergrundbeleuchtung und Helligkeitssteuerung
- Konfiguration der OSD-Sprache
- Anpassung des Startup-Logos
- Kabelstift- und Steckerkonfiguration
- Anforderungen an die mechanische Montage
- LCD- und Touchpanel-Kombination
Dieser integrierte Ansatz kann besonders wertvoll für Projekte sein, bei denen Displaykompatibilität und langfristige Komponentenverfügbarkeit wichtige Designüberlegungen sind.
Technischer Überblick über das Controller Board
Die folgende Tabelle fasst wichtige Eigenschaften dieser Controller-Lösung zusammen und erläutert deren praktische Relevanz bei der Entwicklung von Anzeigesystemen.
| Spezifikation/Funktion | Verfügbare Konfiguration | Technischer Vorteil |
|---|---|---|
| Videoeingänge | 2 × HDMI | Unterstützt mehrere digitale Videoquellen |
| LCD-Ausgänge | LVDS und TTL/RGB | Erweitert die Auswahl an kompatiblen LCDs |
| LCD-Größenbereich | Ungefähr 7–32 Zoll | Geeignet für verschiedene industrielle Displayformate |
| Firmware | Konfigurierbar | Unterstützt projektspezifische Anzeigeparameter |
| LVDS-Anschluss | JST 2×15 Pin | Bietet differenzielle Anzeigesignalverbindungen |
| LVDS FFC | 40-polig, 0,5 mm | Unterstützt kompatible LCD-Panel-Verbindungen |
| TTL T-CON | 50-poliger FFC | Bietet RGB- und Timing-Signalanschlüsse |
| Hintergrundbeleuchtungsschnittstelle | PH2.0 6-polig | Unterstützt kompatible Stromversorgung und Steuerung der Hintergrundbeleuchtung |
Die tatsächlichen Pin-Definitionen und die elektrische Konfiguration sollten immer anhand des Ziel-LCD-Datenblatts überprüft werden. Beispielsweise verwendet die LVDS-Schnittstelle differenzielle TX-Signalpaare, während die TTL-Schnittstelle RGB-Daten, DE, VS, HS, DCLK und zugehörige Steuersignale umfasst. Eine korrekte Pinzuordnung ist für eine erfolgreiche Integration unerlässlich.
Häufig gestellte Fragen
1. Welche LCD-Panels können an diesen Controller angeschlossen werden?
Der Controller kann über kompatible LVDS- oder TTL-Schnittstellen für eine breite Palette industrieller TFT-LCD-Panels konfiguriert werden. Je nach Modell und elektrischen Anforderungen können Panels im Bereich von ca. 7–32 Zoll unterstützt werden. Durch die Angabe der LCD-Modellnummer kann das Technikteam die Kompatibilität überprüfen.
2. Kann die Firmware für ein OEM-Projekt angepasst werden?
Ja. Die Anpassung der Firmware kann LCD-Auflösung, Timing-Parameter, Schnittstellendefinitionen, OSD-Einstellungen, Startlogos und andere projektspezifische Anforderungen umfassen.
3. Unterstützt das Board sowohl LVDS- als auch TTL-LCD-Panels?
Ja. Der Controller ist so konzipiert, dass er sowohl LVDS- als auch RGB-TTL-Ausgabeoptionen bietet, sodass er verschiedene kompatible industrielle TFT-LCD-Konfigurationen unterstützen kann.
4. Können zwei HDMI-Quellen gleichzeitig angeschlossen werden?
Das Board verfügt über zwei HDMI-Eingangsschnittstellen, sodass zwei kompatible digitale Videoquellen in das Anzeigesystem integriert werden können, wobei die Quellenauswahl entsprechend der konfigurierten Anwendung erfolgt.
5. Ist dieser Controller für kontinuierliche industrielle Anwendungen geeignet?
Das Produkt ist für industrielle Anwendungen und den Dauerbetrieb konzipiert, wobei der Schwerpunkt auf stabiler Signalverarbeitung, Interferenzkontrolle, industrieorientierten Komponenten und Überlegungen zur langfristigen Versorgung liegt.
6. Kann SKY-TDM eine komplette Display-Baugruppe liefern?
Ja. SKY-TDM kann umfassendere Anforderungen an die Display-Integration unterstützen, einschließlich industrieller LCD-Panels, kapazitiver oder resistiver Touchscreens, Controller-Boards, Schnittstellenkabel, optisches Bonding, Deckglas und zugehörige OEM/ODM-Ingenieurdienstleistungen.
Holen Sie sich eine maßgeschneiderte industrielle Display-Lösung
Die Auswahl des richtigen LCD-Controllers ist ein wichtiger Schritt beim Aufbau eines stabilen industriellen Anzeigesystems. Mit zwei HDMI-Eingängen, LVDS- und TTL-Ausgangskompatibilität, konfigurierbarer Firmware und technischer Unterstützung für LCD-Anpassung und -Integration kann dieser Controller OEM-Entwicklern dabei helfen, Anzeigesysteme entsprechend ihren spezifischen technischen Anforderungen zu erstellen. Wenn Sie ein neues industrielles HMI, medizinisches Gerät, Kiosk, Transportdisplay oder eingebettetes Ausrüstungsprojekt evaluieren, erfahren Sie mehr über das 2-HDMI-zu-LVDS-TTL-Schnittstellen-AD-Board undKontaktieren Sie unspassend zu Ihrem LCD-Modell, Ihrer Auflösung, Ihrem Schnittstellentyp, Ihrer Menge und Ihren Projektanforderungen. SKY-TDM kann Ihnen dabei helfen, die Kompatibilität zu überprüfen und eine praktische Anzeigelösung für Ihre Anwendung zu entwickeln.
