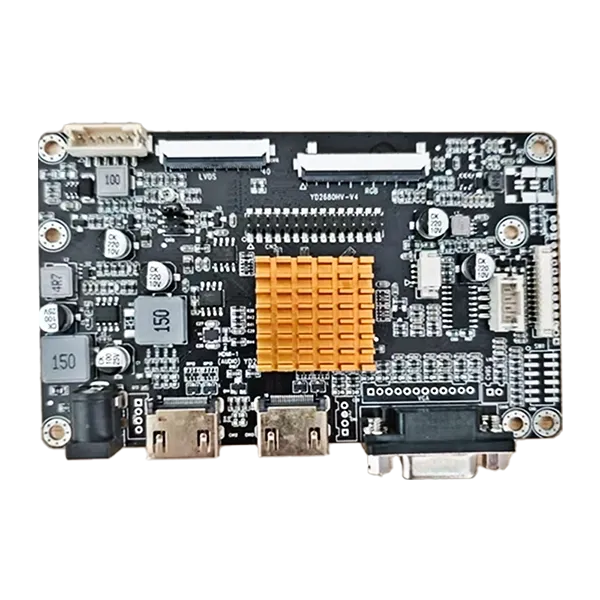

Moderne Industrieanlagen erfordern flexible Displayschnittstellen, hervorragende Bildqualität und lange Produktlebenszyklen. Unser2-HDMI-zu-LVDS-TTL-Schnittstellen-AD-Boardwurde speziell für OEM-Gerätehersteller entwickelt, die HDMI-Signalquellen an industrielle TFT-LCD-Panels anschließen müssen.
Unterstützendzwei HDMI-VideoeingängeDas Controller-Board wandelt digitale Signale in LVDS- oder TTL-Schnittstellen um und ist somit für eine Vielzahl von LCD-Panels verschiedener Hersteller geeignet. Unabhängig davon, ob Sie ein vorhandenes Display aufrüsten oder ein neues eingebettetes System entwickeln, bietet dieses Controller-Board eine zuverlässige und kostengünstige Lösung.
Im Gegensatz zu Verbraucher-Anzeigetafeln ist es für den industriellen Dauerbetrieb mit stabiler Leistung, hervorragenden EMV-Eigenschaften und langfristiger Komponentenverfügbarkeit optimiert.

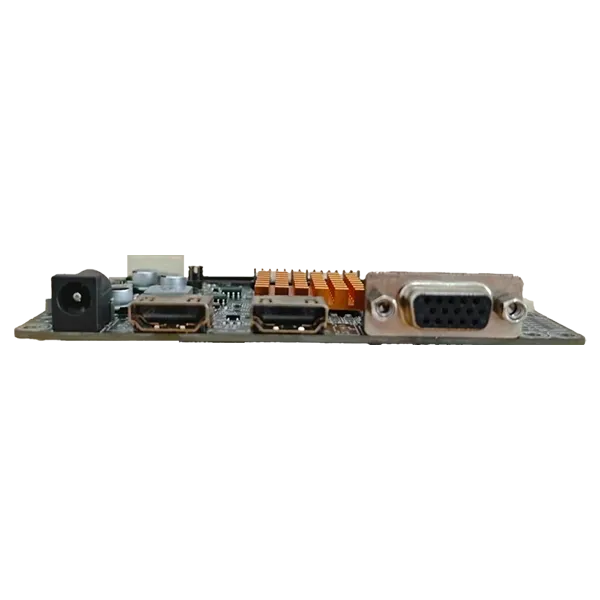

Dualer HDMI-Eingang:Unterstützt das Umschalten zwischen zwei HDMI-Signalquellen und erhöht so die Systemflexibilität erheblich.

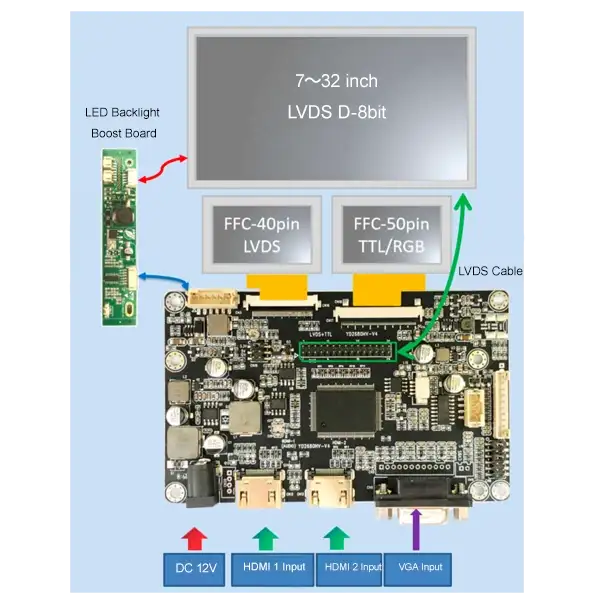

Dualer LVDS- und TTL-Ausgang:Unterstützt sowohl LVDS- als auch RGB-TTL-LCD-Panels (Parallel RGB), wodurch die Kosten für die Neugestaltung der Hardware effektiv gesenkt werden.
Umfangreiche LCD-Kompatibilität:Kompatibel mit industriellen TFT-LCD-Panels von 7 bis 32 Zoll (anpassbar basierend auf spezifischen Panel-Spezifikationen).
Überlegene Bildqualität:Bietet HD-Bildverarbeitung, geringe Signalstörungen, stabile Farbleistung und schnelle Reaktionszeiten.
Industrietaugliches Design:Entwickelt für raue Industrieumgebungen und den kontinuierlichen Langzeitbetrieb.
Flexible Firmware-Konfiguration:Unterstützt die maßgeschneiderte Firmware-Entwicklung basierend auf LCD-Auflösung, Timing-Parametern, Schnittstellendefinitionen und spezifischen Kundenanforderungen.
Dieses Board ist ideal für die industrielle Automatisierung, medizinische Geräte, Selbstbedienungskioske, Digital Signage und eingebettete Displays und erfüllt die anspruchsvollen Standards dieser Branchen einwandfrei.
Diese Platine ist für den Einsatz in anspruchsvollen Industrieumgebungen ausgelegt und verfügt über einen fortschrittlichen Signal- und Spannungsschutz. Es eliminiert effektiv Signalstörungen und Anzeigeinstabilität und sorgt so für eine einwandfreie Leistung auch unter den komplexesten Bedingungen.
Im Gegensatz zu Controller-Board-Anbietern, die lediglich elektronische Komponenten liefern, sind wir ein professioneller Hersteller von Touchscreens, der sich auf die Bereitstellung umfassender Display-Integrationsdienste spezialisiert hat. Zu unseren Kernkompetenzen gehören:
Wir helfen bei der Auswahl des idealen LCD in Industriequalität, passen kapazitive oder resistive Touchscreens an, konfigurieren LCD-Controllerplatinen, sorgen für optisches Bonding für LCD-Module, passen Deckglas an und liefern passende LCD-Schnittstellenkabelbaugruppen. Dadurch wird Ihre Beschaffungskomplexität deutlich reduziert und Ihr Produktentwicklungszyklus effektiv verkürzt.
Wir bieten umfassende Anpassungsoptionen, einschließlich LCD-Auflösungskonfiguration, LVDS-Pin-Zuordnung, TTL-Timing-Anpassungen, Firmware-Optimierung, Hintergrundbeleuchtung und Helligkeitssteuerung, OSD-Menüsprachen, Anpassung des Startlogos, Kabel-Pin-Definitionen, Anpassung des Steckertyps und Anforderungen an die mechanische Montagestruktur. Wir sind sehr daran interessiert, mit Kunden bei OEM- und ODM-Projekten zusammenzuarbeiten.
Als professionelle Touchscreen-Fabrik integrieren wir ein strenges Qualitätsmanagement in jeden Schritt unseres Produktionsprozesses. Zu unseren Fertigungssystemzertifizierungen gehören:ISO 9001Qualitätsmanagementsystem,ISO 13485Qualitätsmanagementsystem für Medizinprodukte undIATF 16949Qualitätsmanagementsystem für die Automobilindustrie. Jedes Controller-Board wird vor dem Versand strengen Funktionstests unterzogen, um einen stabilen Betrieb und perfekte Kompatibilität mit den Anzeigetafeln unserer Kunden zu gewährleisten.
| Besonderheit | Nutzen |
| Zwei HDMI-Eingänge | Flexible Auswahl der Videoquelle |
| LVDS- und TTL-Ausgänge | Unterstützt mehrere LCD-Schnittstellentypen |
| Industrielle Komponenten | Lange Lebensdauer |
| Stabile Signalverarbeitung | Klares Bild mit minimalen Störungen |
| Firmware-Anpassung | Passt zu verschiedenen LCD-Panels |
| Kompaktes PCB-Design | Einfache Integration in eingebettete Geräte |
| Langfristige Versorgung | Ideal für das industrielle Lebenszyklusmanagement |
| Stift | Signal | Stift | Signal |
| 1 | VCC (3,3/5 V) | 2 | VCC (3,3/5 V) |
| 3 | VCC (3,3/5 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Stift | Signal | Stift | Signal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | ZURÜCKSETZEN | 6 | STEHEN ZU |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | ZAUBER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Stift | Signal | Stift | Signal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD (3,3/5 V) | 8 | MODUS |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | ZURÜCKSETZEN |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Stift | Signal |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | EIN/AUS |
| 5 | 5V/12V (typisch) |
| 6 | 5V/12V (typisch) |
Viele Industrieprojekte scheitern an Kompatibilitätsproblemen zwischen LCD-Panel, Touchscreen, Kabeln, Firmware und Controller-Platine. Wir helfen, diese Risiken zu beseitigen, indem wir die folgenden Dienstleistungen anbieten:
- Komplette Display-Matching-Lösungen
- LCD-Timing-Konfiguration
- Schnittstellenüberprüfung
- Touch-Kompatibilitätstest
- Langfristige Produktverfügbarkeit
- Technische Unterstützung während Ihres gesamten Projektlebenszyklus
Diese umfassenden Dienstleistungen sind darauf ausgelegt, Ihre Produktanforderungen vollständig zu erfüllen. Anstatt Komponenten einzeln zu beziehen, erhalten Kunden eine vollständig verifizierte Displaylösung. Dies spart nicht nur wertvolle Engineering- und F&E-Zeit, sondern reduziert auch Entwicklungsrisiken erheblich.
A: Dieses 2-HDMI-zu-LVDS-TTL-Schnittstellen-AD-Board kann so konfiguriert werden, dass es eine breite Palette industrieller TFT-LCD-Panels mit LVDS- oder TTL-Schnittstellen unterstützt. Bitte geben Sie zur Überprüfung der Kompatibilität Ihre spezifische LCD-Modellnummer an.
A: Ja. Wir bieten maßgeschneiderte Firmware basierend auf Ihrer LCD-Auflösung, Timing-Parametern, Schnittstellendefinition und spezifischen Anwendungsanforderungen.
A: Ja. Für OEM-Projekte unterstützen wir die Anpassung von Boot-Logos, mehrsprachigen Einstellungen, OSD-Funktionen und verschiedenen Anzeigeparametern.
A: Ja. Die Platine besteht aus Komponenten in Industriequalität, die speziell für den langfristigen Dauerbetrieb in anspruchsvollen Umgebungen entwickelt wurden.
A: Absolut. Wir können eine Komplettlösung aus einer Hand anbieten, die LCD-Panel, Touchscreen, Controller-Platine, Kabel, optisches Bonding und mechanische Integration umfasst.
A: Ja. Unser Engineering-Team unterstützt Sie bei der LCD-Anpassung, der Firmware-Entwicklung, der Schnittstellenkonfiguration und der Projektintegration.
Suchen Sie nach einer zuverlässigen HDMI-zu-LVDS/TTL-LCD-Controllerplatine für Ihr nächstes Projekt?
Unser Engineering-Team hilft Ihnen dabei, schnell die am besten geeignete Controller-Karte auszuwählen und die Firmware zu konfigurieren. So erhalten Sie eine komplette Anzeigelösung, die speziell auf Ihre Anwendung zugeschnitten ist. Durch die Integration von industrietauglichen LCD-Panels, Touchscreens, Controller-Boards, optischem Bonding und OEM-Engineering-Support in einer einzigen Lieferkette möchten wir unseren Kunden dabei helfen, Entwicklungszyklen zu verkürzen, Integrationsrisiken zu reduzieren und die Markteinführungszeit zu verkürzen.
