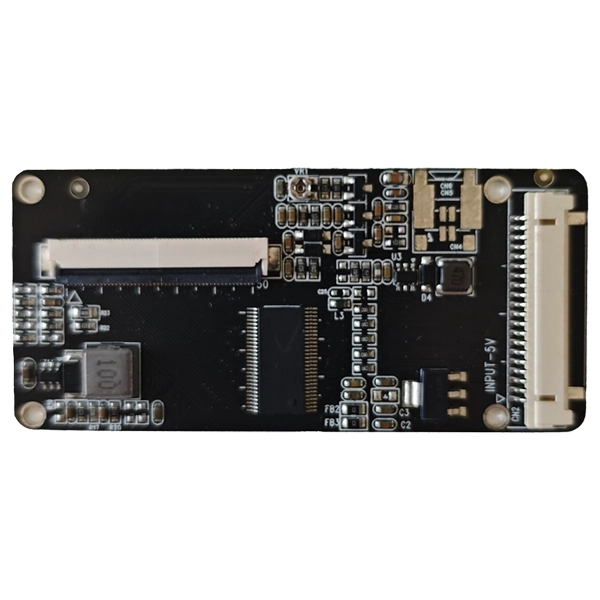

Da sich industrielle LCD-Panels ständig weiterentwickeln, erfordern viele eingebettete Systeme eine zuverlässige Signalkonvertierung zwischen verschiedenen Anzeigeschnittstellen. SKY-TDMsLVDS-zu-TTL-Signalkonvertierungsplatinebietet eine professionelle Lösung für Ingenieure, die TTL/RGB-TFT-LCD-Panels über LVDS-Ausgänge ansteuern und dabei eine hervorragende Bildqualität und Systemstabilität beibehalten und gleichzeitig die Gesamtkosten senken müssen.
Diese Konverterplatine wurde speziell für Industrieumgebungen entwickelt und integriert ein hocheffizientes Energiemanagement, ein optimiertes PCB-Layout und Komponenten in Industriequalität, um einen stabilen Betrieb unter anspruchsvollen Bedingungen zu gewährleisten. Im Vergleich zu Verbraucheralternativen bietet es eine überlegene EMV-Leistung (elektromagnetische Verträglichkeit), geringere EMI-Emissionen (elektromagnetische Interferenz), eine längere Betriebslebensdauer und eine höhere Kompatibilität mit industriellen LCD-Modulen.
Ganz gleich, ob es sich um die Integration eines neuen LCD in bestehende Geräte oder die Aufrüstung älterer Systeme handelt, dieses Board verkürzt effektiv die Entwicklungszeit und rationalisiert die Systemintegration.

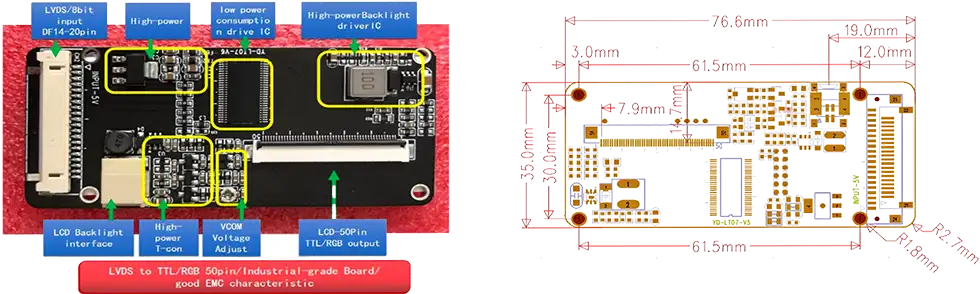

Im Gegensatz zu Standard-Entwicklungsboards wurde dieses LVDS-zu-TTL-Signalkonvertierungsboard für den Dauerbetrieb in industriellen Umgebungen optimiert.
Es beinhaltet:
- PCB-Design in Industriequalität
- Stabile LVDS-Eingangsarchitektur
- TTL/RGB 50-poliger LCD-Ausgang
- Geräuscharmes Netzteildesign
- Hocheffizienter LED-Hintergrundbeleuchtungstreiber
- Einstellbare VCOM-Spannung
- Hervorragende EMV-Leistung
- Geringer Stromverbrauch
- Hochgeschwindigkeits-Signalintegrität
- Komponenten mit langem Lebenszyklus
Durch das kompakte mechanische Design eignet es sich auch für eingebettete Produkte, bei denen der Installationsraum begrenzt ist.
Sorgfältig optimiertes Differenz-Routing minimiert Signalverzerrungen und sorgt für eine stabile Bildübertragung.
Das PCB-Layout und das Stromversorgungsdesign reduzieren elektromagnetische Störungen und erleichtern so die Zertifizierung von Industriegeräten.
Unterstützt eine breite Palette industrieller TFT-LCD-Panels mit TTL/RGB-50-Pin-Schnittstellen.
Integrierte hocheffiziente Stromkreise reduzieren die Wärmeentwicklung und verbessern die Gesamtzuverlässigkeit.
Ermöglicht Ingenieuren die Feinabstimmung der Anzeigeleistung für verschiedene LCD-Panels.
Bietet konstante Helligkeit mit hervorragender Langzeitstabilität.
Standardanschlüsse vereinfachen die Installation und verkürzen die Produktentwicklungszyklen.
| Artikel | Spezifikation |
| Eingabeschnittstelle | LVDS (8bit) |
| Ausgangsschnittstelle (LCD). | TTL/RGB 50-polig |
| Eingangsspannung | 5V |
| Hintergrundbeleuchtungstreiber | Integrierter LED-Treiber |
| VCOM-Anpassung | Unterstützt |
| Betriebstemperatur | -20°C bis +70°C |
| Individuelles Design | Unterstützt |
| Stift | Signal | Stift | Signal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | MODUS |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | ZURÜCKSETZEN |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Stift | Signal | Stift | Signal |
| 1 | Vin(5V) | 2 | Vin(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | EIN/AUS | 20 | PWM |
Dieses Board ist auf industrielle Anwendungen zugeschnitten und eignet sich hervorragend für anspruchsvolle Industrieumgebungen, wie z. B. industrielle HMIs, Industrieanlagen, Lotterieautomaten und medizinische Geräte.
Derzeit unterstützt dieses Produkt bestimmte Schnittstellensignale. Wenn Sie andere Schnittstellensignale benötigen, geben Sie bitte die Spezifikationen der LCD-Schnittstelle an. Wir werden die Platine dann entsprechend Ihren Anforderungen neu gestalten.
Wann benötigen Sie dieses Konvertierungsboard?
Die meisten industriellen LCD-Panels verwenden heute LVDS- oder eDP-Schnittstellen. Viele ältere Gerätedesigns und bestimmte spezielle Anzeigemodule erfordern jedoch immer noch TTL/RGB-Signale (paralleles RGB). Hier brauchen Sie dieses Board:
Verwenden Sie dieses Board, wenn:
- Ihr System gibt LVDS-Signale aus, aber Ihr LCD-Panel benötigt einen TTL/RGB-Eingang
- Sie verfügen über ein älteres Anzeigefeld mit einer 50-poligen TTL-Schnittstelle
- Sie rüsten ein System auf, behalten aber ein vorhandenes TTL-Panel
- Sie müssen TTL-Panels mit LVDS-Signalquellen testen oder validieren
Eine direkte LVDS-Verbindung ist ausreichend, wenn:
- Sowohl Ihre Quelle als auch Ihr Panel verwenden LVDS (keine Konvertierung erforderlich)
- Ihr Panel verfügt über eDP- oder HDMI-Eingänge
- Sie entwerfen ein neues System mit modernen Schnittstellenpanels
Dieses Board wurde speziell für das Konvertierungsszenario entwickelt und ermöglicht es Ingenieuren, vorhandene TTL-Panels mit neueren LVDS-ausgestatteten Industriecomputern oder eingebetteten Controllern wiederzuverwenden.
Wir lösen die realen Herausforderungen, denen OEM-Kunden bei der LCD-Integration gegenüberstehen. Durch die Unterstützung der Konvertierung zwischen verschiedenen LVDS-Ausgangsquellen und spezifischen 50-Pin-TTL-LCD-Panels machen wir Systemneukonstruktionen überflüssig. Die Platine verfügt über eine unabhängige Stromversorgungsarchitektur, die Spannungsschwankungen minimiert, um die Gesamtstabilität des Produkts zu verbessern, während die Leiterplattenführung in Industriequalität die EMV-Leistung deutlich verbessert und Systemstörungen reduziert. Darüber hinaus bieten wir umfassende Anpassungen an; Geben Sie einfach Ihre Anforderungen an Schnittstellendefinitionen, Steckertypen und Montagelochpositionen an, und wir liefern ein komplettes Design, das perfekt zu Ihrer Ausrüstung passt.
Wenn Sie sich für uns entscheiden, bedeutet das mehr als nur den Kauf einer LVDS-zu-TTL-Signalumwandlungsplatine – Sie arbeiten mit einem erfahrenen technischen Verbündeten in der industriellen Display-Integration zusammen.
Wir bieten umfassende Lösungen aus einer Hand, die kundenspezifische OEM- und ODM-Entwicklung, LCD-Kompatibilitätsbewertung, Kabelanpassung, Firmware-Optimierung, Kleinserien-Prototyping, Massenproduktionsfähigkeiten, strenge Qualitätsprüfung und langfristige Produktverfügbarkeit umfassen. Unser All-in-One-Ansatz trägt dazu bei, unnötige Qualitätsrisiken zu vermeiden, die häufig mit der Beschaffung von mehreren Lieferanten verbunden sind.
A: Das Board bietet umfassende Unterstützung für 50-polige TTL/RGB-LCD-Panels mit derselben Pinbelegungsdefinition.
A: Ja. Der Steckertyp, die Pinbelegung, die Kabellänge und die Schnittstellendefinition können vollständig angepasst werden.
A: Ja. Wir bieten entsprechende Firmware- und Hardwarekonfigurationen an, die auf unterschiedliche LCD-Auflösungen und Timing-Anforderungen zugeschnitten sind.
A: Absolut. Diese Platine besteht aus Komponenten in Industriequalität und ist für die EMV-Leistung (elektromagnetische Verträglichkeit) optimiert. Sie ist für einen kontinuierlichen und stabilen Betrieb ausgelegt.
A: Ja. Wir bieten komplette Kabelbaugruppen an, einschließlich LVDS-Kabel, Hintergrundbeleuchtungskabel, Stromkabel und kundenspezifische Kabelbäume.
A: Ja. Unser Technikteam steht Ihnen zur Verfügung, um Sie bei der LCD-Kompatibilitätsbewertung, beim Schnittstellen-Debugging und bei der Systemintegration zu unterstützen.
A: Standardmodelle haben normalerweise eine Lieferzeit von 2 bis 3 Wochen. Bei kundenspezifischen Projekten hängt die Lieferzeit von der Komplexität des Designs ab.
A: Ja. Wir empfehlen dringend Musterbestellungen zur technischen Überprüfung vor der Massenproduktion.
A: Ja. Bei Industrieprojekten unterstützen wir lange Produktlebenszyklen und bieten, wann immer möglich, eine langfristige Lieferplanung.
A: Die Standardversion unterstützt einen einkanaligen LVDS-Eingang (8-Bit). Für Anforderungen an den Zweikanal-LVDS-Eingang können wir das Platinendesign basierend auf Ihrem spezifischen LCD-Panel-Timing und den Anschlussspezifikationen anpassen. Bitte geben Sie zur Bewertung Ihre Panel-Modellnummer oder Schnittstellendefinition an.
