Ein Touchpanel ist viel mehr als nur eine transparente Oberfläche. Seine innere Struktur, die leitfähigen Materialien, die Fertigungspräzision und das elektrische Design bestimmen alle, ob es in realen Anwendungen zuverlässig und stabil arbeiten kann.
Für Hersteller von Industrieanlagen geht die Auswahl des richtigen Industrie-Touchpanels weit über den bloßen Vergleich von Bildschirmgrößen oder Schnittstellen hinaus. Um einen stabilen Betrieb in komplexen Umgebungen zu gewährleisten, ist es wichtig zu verstehen, wie sich die Funktionsprinzipien, Herstellungsprozesse und das strukturelle Design eines Touchpanels auf die Haltbarkeit, Genauigkeit und langfristige Betriebsstabilität des Produkts auswirken.
SKY-TDMbietet in erster Linie maßgeschneiderte Touchpanel-Lösungen für industrielle Steuerungssysteme, medizinische Geräte, Automobilelektronik, Selbstbedienungskioske und andere Anwendungen, die eine zuverlässige Mensch-Maschine-Interaktion erfordern.
Unser Produktportfolio umfasst projiziert kapazitive (PCAP) Touchpanels sowie 4-Draht-, 5-Draht- und 8-Draht-Resistiv-Touchpanels. Jede Technologie verfügt über ihre eigenen einzigartigen Funktionsprinzipien, Strukturdesigns und Herstellungsprozesse, wodurch sie für unterschiedliche Anwendungsbereiche geeignet sind.
PCAP-Touchpanels (Projected Capacitive) erreichen eine präzise Berührungssteuerung durch die Erkennung von Änderungen im elektrischen Feld, wohingegen resistive Touchpanels dies durch die Erkennung elektrischer Signalschwankungen erreichen, die durch physischen Kontakt zwischen leitenden Schichten verursacht werden.
Obwohl beide Technologien den Benutzern eine direkte Interaktion mit dem Display ermöglichen, unterscheiden sie sich erheblich hinsichtlich Materialien, Elektrodenkonfigurationen und Montageprozessen.

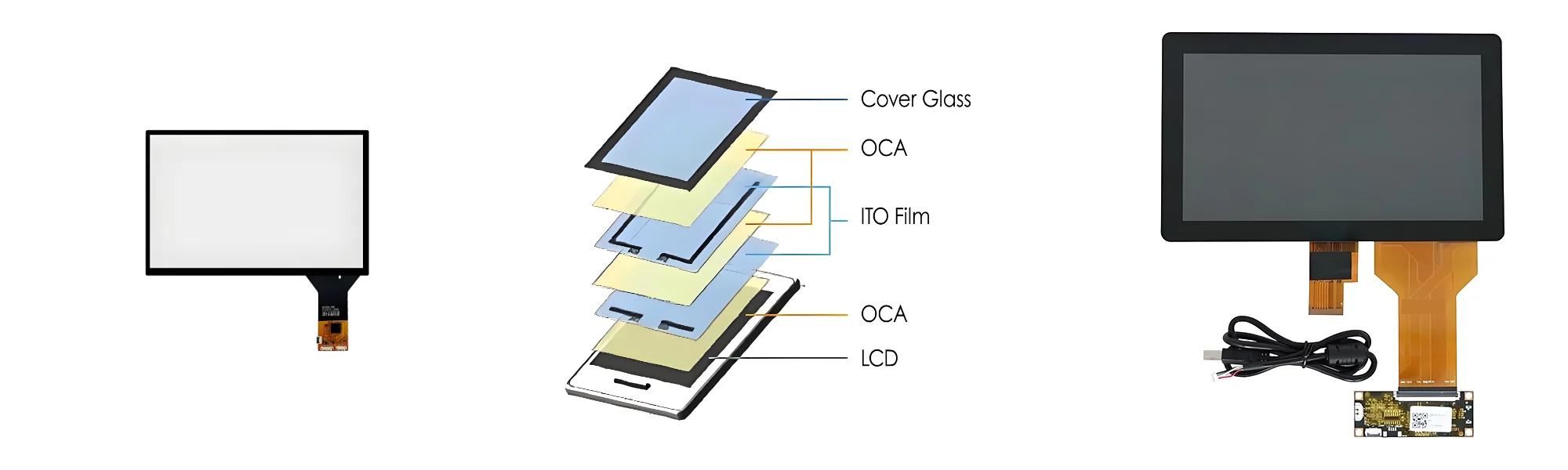

Der Aufbau eines PCAP-Touchpanels besteht aus folgenden Komponenten:
● Abdeckglas oder andere geeignete Abdeckflächenteile
● Transparente leitfähige Elektrodenschichten
● Isolier- und Stützmaterialien (z. B. OCA, SCA)
● Flexible gedruckte Schaltungen (FPC)
● Touchscreen-Controllerplatine
Jede Konfiguration bietet unterschiedliche Kompromisse zwischen optischer Leistung, mechanischen Eigenschaften, Dicke und Kosten, wodurch sie an verschiedene Anwendungsszenarien anpassbar sind.

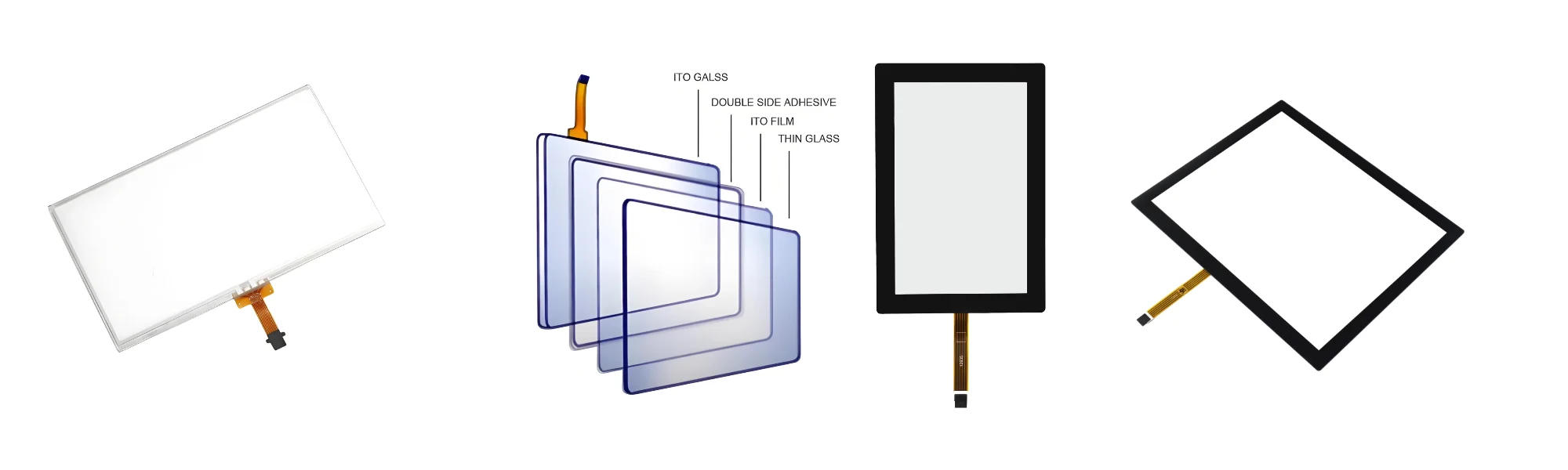

Die Struktur eines Widerstands-Touchpanels besteht typischerweise aus zwei leitenden Schichten, die durch mikroskopisch kleine isolierende Abstandspunkte getrennt sind.
Die obere Schicht ist normalerweise eine flexible Folie, die mit einem transparenten leitfähigen Material beschichtet ist, während die untere Schicht aus Glas oder einem anderen Substrat mit einer leitfähigen Beschichtung besteht.
Wenn ein Benutzer auf die Bildschirmoberfläche drückt, verformt sich die obere Schicht, um Kontakt mit der unteren leitfähigen Schicht herzustellen. Der Controller misst dann die resultierenden elektrischen Signale, um den genauen Berührungsort zu bestimmen.
Abhängig von den spezifischen Designanforderungen können auch Schutzbeschichtungen, Kantenbänder, flexible Kabel und mechanische Stützkomponenten enthalten sein.
Dieses druckbasierte Funktionsprinzip ermöglicht nicht nur die Unterstützung der bloßen Handbedienung bei Resistiv-Touchscreens, sondern macht sie auch mit der Bedienung mit Handschuhen und der Verwendung geeigneter Stifte oder harter Gegenstände kompatibel.
Die Herstellung kapazitiver PCAP-Touchpanels erfordert eine präzise Kontrolle über Leiterbahnen, optische Oberflächen, Ausrichtungsgenauigkeit und elektrische Verbindungen.
Obwohl der Herstellungsprozess je nach Sensormaterial und Strukturdesign variiert, umfassen die Hauptproduktionsschritte typischerweise die folgenden Schritte.
Der Herstellungsprozess umfasst die Inspektion von Deckglas, Sensorsubstraten, transparenten leitfähigen Materialien, flexiblen gedruckten Schaltkreisen (FPC), Klebebändern und anderen Komponenten. Die Materialqualität wirkt sich direkt auf die optische Klarheit, die elektrische Leistung, die Laminierungszuverlässigkeit und die mechanische Festigkeit des Endprodukts aus. Bei Industrieprojekten wird die Materialauswahl auf der Grundlage der Betriebsumgebung und der mechanischen Anforderungen der Ausrüstung bestimmt.
Abhängig von den Designanforderungen wird das Deckglas Prozessen wie Schneiden, Kantenschleifen, Bohren, Polieren und chemischer Verstärkung unterzogen. Es können auch individuelle Siebdruckränder, Logos, dekorative Muster und Befestigungselemente angebracht werden. Abhängig von der Kompatibilität der gewählten Materialien und des Designs können Oberflächenbehandlungen wie Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) und Anti-Schmutz-Beschichtungen angewendet werden. Diese Behandlungen helfen dem Touchscreen, sich an unterschiedliche Lichtverhältnisse, Reinigungsverfahren und ästhetische Anforderungen anzupassen.
Kapazitive Sensoren enthalten transparente leitfähige Elektroden, die in bestimmten Arrays angeordnet sind, um Kapazitätsänderungen zu erkennen. Die Elektrodenleiterbahnmuster und Routing-Designs bestimmen, wie Berührungssignale erkannt und an den Controller übertragen werden.
Abhängig von der Sensortechnologie kann der Herstellungsprozess fotolithografisches Ätzen, Laserbearbeitung, Drucken oder andere geeignete Methoden umfassen. Produktionspräzision ist von entscheidender Bedeutung, da Defekte in den Leiterbahnen die Touch-Leistung und die Produktkonsistenz negativ beeinflussen können.
Der Sensor muss über einen FPC elektrisch mit dem Touch-Controller verbunden werden. Der Klebeprozess erfordert eine präzise Ausrichtung und kontrollierte Verarbeitungsbedingungen. Zuverlässige elektrische Verbindungen tragen dazu bei, Verbindungsfehler zu minimieren und eine stabile Kommunikation zwischen Sensor und Controller sicherzustellen.
Das Deckglas und der Sensor werden mit einem geeigneten transparenten Kleber zusammenlaminiert. Die Qualität der Laminierung wirkt sich direkt auf das Erscheinungsbild, die optische Leistung und die mechanische Integrität des Produkts aus. Während der Produktion müssen Staub, Blasen, Ausrichtungsabweichungen und Klebefehler streng kontrolliert werden.
Fertige kapazitive PCAP-Touchpanels werden auf Aussehen, Berührungsreaktion, Elektrodenkontinuität und Kompatibilität mit dem Zielcontroller geprüft. Bei bestimmten Projekten können zusätzliche Tests die Multi-Touch-Leistung, die Bedienung mit Handschuhen, den Betrieb mit Wassereinwirkung, den Betrieb bei weiten Temperaturbereichen und die Prüfung der elektromagnetischen Verträglichkeit (EMV) umfassen.
Die Materialauswahl sollte in erster Linie auf dem Anwendungsszenario basieren, um Over-Engineering und unnötige Kostensteigerungen zu vermeiden. Diese erweiterten Tests sollten nicht als Standardkonfigurationen für jedes PCAP-Touchpanel angesehen werden.
Ein 4-Draht-Widerstands-Touchpanel besteht typischerweise aus einer flexiblen oberen leitfähigen Folie und einem unteren leitfähigen Substrat, die durch isolierende Abstandspunkte getrennt sind.
Bei einem üblichen Design trägt das untere Substrat die X-Achsen-Elektroden, während der obere Film die Y-Achsen-Elektroden trägt. Wenn Druck die beiden leitenden Oberflächen in Kontakt bringt, legt der Controller Spannung an den entsprechenden Elektrodensatz an und misst die resultierenden Signale, um die Berührungskoordinaten zu berechnen. Der Herstellungsprozess umfasst im Allgemeinen:
● Materialvorbereitung: Auswahl von PET-Folien, leitfähigen Substraten, Abstandsmaterialien, Klebebändern und flexiblen gedruckten Schaltkreisen (FPC) basierend auf den Panel-Spezifikationen.
● Leitfähige Schichtverarbeitung: Verwendung geeigneter Herstellungsprozesse zur Herstellung der Widerstandsoberflächen und Elektroden.
● Bildung von Abstandspunkten: Drucken gleichmäßiger Isolierpunkte auf dem leitfähigen Substrat, um sicherzustellen, dass die leitfähigen Schichten getrennt bleiben, wenn die Platte nicht gedrückt wird.
● Siebdruck und periphere Verarbeitung: Herstellung dekorativer Bordüren, isolierender Muster oder anderer spezifizierter Merkmale nach Bedarf.
● Laminierung und Montage: Ausrichtung und Montage der oberen Folie und des unteren Substrats unter Beibehaltung der erforderlichen Abstände und mechanischen Eigenschaften.
● FPC-Verbindung und -Inspektion: Fertigstellung der elektrischen Verbindungen, gefolgt von Inspektionen auf Koordinaten, Widerstand, Aussehen und Funktionalität.
Ein 4-Draht-resistives Touchpanel ist eine äußerst kostengünstige Lösung.
Ein 5-Draht-resistives Touchpanel weist im Vergleich zur 4-Draht-Version eine andere Elektrodenkonfiguration auf. In einem typischen Design dient das untere leitende Substrat als Erfassungsoberfläche, wobei Elektroden an den vier Ecken das elektrische Messfeld aufbauen, während der obere leitende Film hauptsächlich als Spannungserfassungsschicht fungiert.
Ein 8-Draht-Resistiv-Touchpanel baut auf der traditionellen 4-Draht-Architektur auf und fügt zusätzliche Verbindungen hinzu, um stabilere elektrische Messungen zu erzielen.
Die Auswahl des passenden Touchscreens hängt vom konkreten Anwendungsszenario ab:
4-Draht-Resistiv-Touchpanels eignen sich am besten für Anwendungen mit strengen Kostenbeschränkungen.
5-Draht-Resistiv-Touchpanels eignen sich hervorragend für industrielle Anwendungen mit Hochfrequenzvorgängen, häufigem Kontakt und einer erwarteten langen Lebensdauer.
8-Draht-Resistiv-Touchpanels eignen sich für raue Umgebungen, in denen höchste Stabilität erforderlich ist.
Unterschiedliche Industrieumgebungen stellen unterschiedliche Anforderungen an eine Kombination aus Touch-Leistung, Haltbarkeit, optischer Qualität und betrieblicher Flexibilität.
Industrielle Automatisierung und Mensch-Maschine-Schnittstellen (HMI)
Industrielle Bedienfelder erfordern in der Regel eine stabile Touch-Reaktion, einen zuverlässigen Betrieb und Kompatibilität mit Gerätesteuerungssystemen.
PCAP-Touchscreens eignen sich ideal für Schnittstellen, die eine Glasoberfläche, intuitive Bedienung und Multitouch-Fähigkeiten erfordern. Umgekehrt eignet sich die Widerstandstechnologie für Anwendungen, die eine druckbasierte Eingabe oder Kompatibilität mit verschiedenen Handschuhen und Stiften erfordern.
Medizinische Ausrüstung
Medizinische Instrumente erfordern leicht zu reinigende Oberflächen, kontrollierte mechanische Abmessungen und eine zuverlässige Berührungsreaktion.
PCAP-Touchpanels verfügen über ein glattes Glasfrontplattendesign, während Widerstandspanels gut für Instrumente geeignet sind, bei denen Druckeingabe und Kompatibilität mit speziellen Zeigewerkzeugen Priorität haben.
Selbstbedienungskioske und Industrieanlagen
Selbstbedienungskioske, Verkaufsautomaten, Drucker und Geräteschnittstellen erfordern möglicherweise angepasste Abdeckgläser, Montageabmessungen, FPC-Routing und Controller-Kompatibilität.
PCAP-Touchpanels bieten ein modernes Benutzererlebnis, wohingegen die Resistivtechnologie besser für Anwendungen mit spezifischen Eingabeanforderungen oder strengen Kostenbeschränkungen geeignet ist.
Transport- und Outdoor-Ausrüstung
Bahnsysteme, Schiffselektronik, Ladestationen und Steuerterminals im Freien stehen häufig vor Herausforderungen wie Temperaturschwankungen, Feuchtigkeit, Vibrationen oder starkem Umgebungslicht.
Bei diesen Anwendungen ist der Touchscreen als integraler Bestandteil des Gesamtsystems zu bewerten. Faktoren wie Deckglas, Dichtungsdesign, Klebstoffe, Controller-Einstellungen, Displayhelligkeit und mechanische Montagemethoden wirken sich alle auf die Gesamtzuverlässigkeit aus.
Unabhängig davon, ob PCAP- oder Widerstandstechnologie verwendet wird, kann man ohne entsprechendes Design und Validierung nicht davon ausgehen, dass sie von Natur aus wasserdicht, sonnenlichtlesbar oder umweltschutzfähig sind.
Bei der Auswahl eines geeigneten Lieferanten empfiehlt es sich, folgende Faktoren zu berücksichtigen:
● Erfahrung mit PCAP- und resistiven Touchpanel-Strukturen
● Verfügbarkeit von 4-Draht-, 5-Draht- und 8-Draht-Widerstandskonfigurationen
● Fähigkeit zur Materialauswahl und strukturellen Anpassung
● Prozesskontrolle über Sensorherstellung, Siebdruck, Laminierung und Montage
● Kompatibilität mit FPCs und Touch-Controllern
● Maßgenauigkeit sowie umfassende Aufzeichnungen und Verfahren zur Qualitätskontrolle
● Prototyping-Unterstützung und Konsistenz in der Massenproduktion
● Technische Kommunikationseffizienz und langfristige Lieferfähigkeit
Wir bieten maßgeschneiderte Touchpanel-Lösungen für OEM- und ODM-Projekte und unterstützen Kunden bei der umfassenden Bewertung von Touchpanel-Strukturen, Materialien, Abmessungen, elektrischen Verbindungen und Anwendungsanforderungen.
Unabhängig davon, ob Sie kapazitive PCAP-Touchpanels oder 4-Draht-, 5-Draht- und 8-Draht-Resistiv-Touchpanels benötigen, können wir die optimale mechanische Lösung auswählen, die den funktionalen, mechanischen und Umgebungsanforderungen Ihrer Ausrüstung entspricht.
