Wie kann eine AD-Karte mit HDMI-zu-TTL-Schnittstelle die industrielle LCD-Integration vereinfachen?

Für OEM-Display-Projekte, die eine zuverlässige Signalkonvertierung benötigen, ist dieHDMI-zu-TTL-Schnittstelle AD-BoardausSKY-TDMbietet eine praktische Möglichkeit, HDMI-Videoquellen mit TTL/RGB-TFT-LCD-Panels zu verbinden. Durch die einstellbare Panelspannung, die integrierte LED-Hintergrundbeleuchtungssteuerung, die anpassbare Firmware und das kompakte Industriedesign eignet es sich für eingebettete Geräte, HMI-Terminals, medizinische Instrumente, Laborgeräte und andere platzbeschränkte Anzeigeanwendungen.

Eine AD-Karte mit HDMI-zu-TTL-Schnittstelle fungiert als Steuerbrücke zwischen einer HDMI-Videoquelle und einem kompatiblen TFT-LCD-Panel mit TTL/RGB-Signalisierung. Für Gerätehersteller geht der Wert dieses Steuerungstyps über die grundlegende Signalumwandlung hinaus. Die Auswahl der Panelspannung, das Display-Timing, die Verwaltung der Hintergrundbeleuchtung, die Schnittstellenanpassung, die Firmware-Konfiguration und die Zuverlässigkeit der Leiterplatte können sich alle auf den Erfolg eines eingebetteten Displaysystems auswirken. Die SKY-TDM-Lösung unterstützt mehrere TTL-Schnittstellenkonfigurationen, 3,3-V-/5-V-Panel-Spannungsanpassung, integrierte LED-Hintergrundbeleuchtungssteuerung, anpassbare Firmware und einen 8-18-V-DC-Stromeingang. Diese Funktionen helfen Ingenieuren, zusätzliche Schaltkreise zu reduzieren, die Verkabelung zu vereinfachen, die LCD-Integration zu beschleunigen und flexiblere industrielle Displayprodukte zu entwickeln.

Inhaltsverzeichnis

1. Was ist ein AD-Board mit HDMI-zu-TTL-Schnittstelle?
2. Warum ist die HDMI-zu-TTL-Konvertierung für TFT-LCD-Projekte wichtig?
3. Was sind die wichtigsten zu bewertenden Funktionen?
4. Wichtige technische Spezifikationen
5. Wo kann das Board eingesetzt werden?
6. Wie sollten Ingenieure die LCD-Integration angehen?
7. Wie verbessert die Anpassung die Projektkompatibilität?
8. Häufig gestellte Fragen
9. Fazit und Projektunterstützung

Was ist ein AD-Board mit HDMI-zu-TTL-Schnittstelle?

Eine AD-Karte mit HDMI-zu-TTL-Schnittstelle ist ein LCD-Controller, der Videoinformationen von einer HDMI-Quelle in ein Signalformat umwandelt, das ein kompatibles TTL/RGB-TFT-LCD-Panel verarbeiten kann. HDMI wird häufig von Computern, eingebetteten Systemen, Industriesteuerungen und anderen modernen digitalen Videoquellen verwendet, während viele TFT-LCD-Panels parallele RGB- oder TTL-Schnittstellen verwenden.

Ohne einen geeigneten Controller müssen Ingenieure möglicherweise das Hostsystem neu entwerfen oder zusätzliche Signalumwandlungsschaltkreise entwickeln. Ein dediziertes Controller-Board bietet einen direkteren Integrationspfad und kann Signalverarbeitung, Panel-Energieverwaltung, Timing-Konfiguration und Hintergrundbeleuchtungssteuerung in einer kompakten Lösung kombinieren.

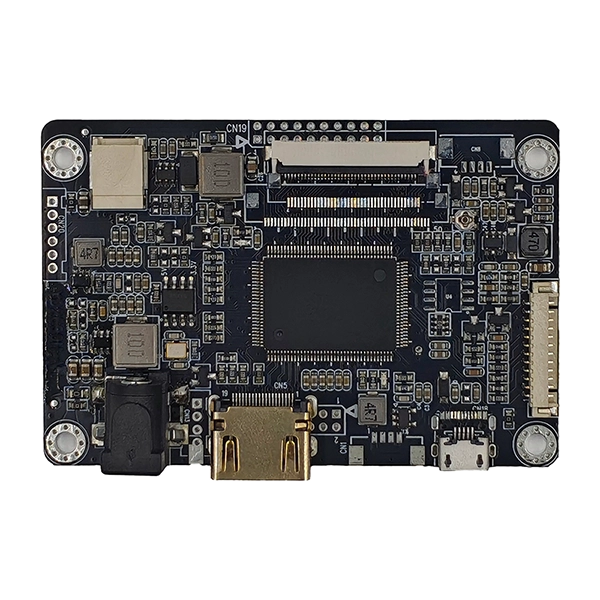

Das SKY-TDM HDMI-zu-TTL-Schnittstellen-AD-Board wurde speziell für die industrielle LCD-Integration entwickelt. Gemäß den Produktspezifikationen unterstützt es TTL/RGB-Anzeigeausgangskonfigurationen, eine einstellbare Panelspannung von 3,3 V oder 5 V, einen integrierten LED-Treiber, anpassbare Firmware und einen DC-Stromversorgungsbereich von 8–18 V.

Warum ist die HDMI-zu-TTL-Konvertierung für TFT-LCD-Projekte wichtig?

Bei der Display-Integration geht es oft um mehr als nur die Auswahl eines LCDs mit den richtigen Abmessungen. Ingenieure müssen außerdem die Videoquelle, die Schnittstelle, die Spannung, das Timing, die Hintergrundbeleuchtung, den Anschluss und die mechanische Struktur aufeinander abstimmen.

Ein geeigneter HDMI-zu-TTL-Controller kann dabei helfen, mehrere häufige Integrationsherausforderungen zu bewältigen:

• Schnittstellenkompatibilität:Es bietet eine praktische Verbindung zwischen HDMI-Videoquellen und TTL/RGB-TFT-Panels.
• Leistungsanpassung:Die einstellbare Panelspannung trägt zur Anpassung an unterschiedliche elektrische LCD-Anforderungen bei.
• Hintergrundbeleuchtungsmanagement:Durch die integrierte Steuerung der LED-Hintergrundbeleuchtung ist kein separater Treiberschaltkreis erforderlich.
• Firmware-Anpassung:Anzeigezeit und andere Parameter können für bestimmte LCD-Modelle angepasst werden.
• Kompakte Installation:Ein kleines Controller-Layout kann nützlich sein, wenn der Platz im Gehäuse begrenzt ist.
• Entwicklungseffizienz:Eine fertige Controller-Architektur kann den vom OEM-Team benötigten Entwicklungsaufwand für die Anzeigeschnittstelle reduzieren.

Was sind die wichtigsten zu bewertenden Funktionen?

1. Mehrere TTL/RGB-Schnittstellenkonfigurationen

Verschiedene TFT-Panels können unterschiedliche FPC-Pinbelegungen und Signalkonfigurationen verwenden. Das Board unterstützt mehrere Schnittstellenanordnungen, darunter 40-Pin- und 50-Pin-RGB-Konfigurationen, was Ingenieuren mehr Flexibilität bei der Auswahl geeigneter Panels gibt.

2. Einstellbare Panelspannung

Der Controller unterstützt eine wählbare Panel-Ausgangsspannung von 3,3 V und 5 V. Dies ist wichtig, da die Bereitstellung einer inkompatiblen Spannung zu einer Instabilität der Anzeige oder möglicherweise zu einer Beschädigung der Panelelektronik führen kann. Die Spannungsauswahl sollte immer anhand der elektrischen Spezifikationen des LCD-Herstellers überprüft werden.

3. Integrierter LED-Hintergrundbeleuchtungstreiber

Der integrierte Steuerkreis für die Hintergrundbeleuchtung vereinfacht die Systemarchitektur, indem er die Anzeigesteuerung und die Verwaltung der LED-Hintergrundbeleuchtung auf derselben Platine vereint. Die Hintergrundbeleuchtungsschnittstelle bietet Strom-, EIN/AUS- und PWM/Vadj-bezogene Anschlüsse für die Steuerung auf Systemebene.

4. Anpassbare Firmware

LCD-Panels erfordern geeignete Timing-Parameter, um Bilder korrekt anzuzeigen. Die Firmware-Anpassung kann je nach Projektanforderungen Parameter wie Auflösung, Timing, Anzeigeausrichtung, Boot-Logo und OSD-Konfiguration umfassen.

5. Industrieorientiertes Design

Industrieanlagen können kontinuierlich betrieben werden und können elektrischen Störungen, Temperaturschwankungen und Platzbeschränkungen ausgesetzt sein. Der Controller ist mit stabiler Energieverwaltung, optimierter Signalführung und EMI-bewusster Technik ausgestattet, um anspruchsvolle eingebettete Anwendungen zu unterstützen.

Wichtige technische Spezifikationen

Die folgende Tabelle fasst die wichtigsten veröffentlichten Spezifikationen des HDMI-zu-TTL-Schnittstellen-AD-Boards zusammen:

Ingenieure sollten die vollständigen elektrischen, zeitlichen, mechanischen und Anschlussspezifikationen mit dem ausgewählten LCD-Panel vergleichen, bevor sie eine Bestellung aufgeben oder mit der Massenproduktion beginnen.

Wo kann das Board eingesetzt werden?

Die kompakte Architektur und die konfigurierbare Anzeigeschnittstelle machen ein AD-Board mit HDMI-zu-TTL-Schnittstelle für eine Vielzahl eingebetteter Anwendungen nützlich. Typische Anwendungsfälle sind:

• Industrielles HMI:Verbinden Sie Industrierechner oder Steuerungen mit kompakten TFT-Bediendisplays.
• Medizinische Instrumente:Stellen Sie eine Anzeigeschnittstelle für Diagnose-, Überwachungs- und Laborgeräte bereit.
• Tragbare Prüfgeräte:Unterstützen Sie kompakte Displays, bei denen Leiterplattenplatz und Energiemanagement wichtig sind.
• Gebäudeautomation:Antriebsanzeigemodule für den Einsatz in Steuer- und Überwachungsterminals.
• Sicherheitsausrüstung:Integrieren Sie TFT-Displays in kompakte Überwachungs- und Steuergeräte.
• Eingebettete Terminals:Stellen Sie eine HDMI-zu-TTL-Verbindung für kundenspezifische Industrie- und Smart-Geräte bereit.

Diese Anwendungen haben im Allgemeinen ähnliche Anforderungen: stabile Bildübertragung, vorhersehbare Panel-Kompatibilität, kompakte Installation und einen Controller, der an die endgültige LCD-Konfiguration angepasst werden kann.

Wie sollten Ingenieure die LCD-Integration angehen?

Ein zuverlässiges Anzeigeprojekt sollte mit den Spezifikationen des LCD-Panels beginnen und nicht einfach einen Controller basierend auf dem Eingangsanschluss auswählen. Eine strukturierte Kompatibilitätsprüfung kann kostspielige Redesigns im späteren Entwicklungsverlauf verhindern.

1. Identifizieren Sie das LCD-Modell:Bestätigen Sie die genaue Teilenummer und das Datenblatt des Panels.
2. Überprüfen Sie die Schnittstelle:Überprüfen Sie, ob das Panel die erforderliche TTL/RGB-Pin-Konfiguration verwendet.
3. Spannung bestätigen:Passen Sie die Panel-Spannungseinstellung des Controllers an die LCD-Spezifikation an.
4. Überprüfen Sie den Zeitpunkt:Überprüfen Sie den Pixeltakt, das horizontale Timing, das vertikale Timing, die Synchronisation und die zugehörigen Parameter.
5. Passen Sie die Hintergrundbeleuchtung an:Bestätigen Sie die LED-Spannung, den Strom, die PWM-Anforderungen und die Steckerkonfiguration.
6. Überprüfen Sie die mechanischen Details:Überprüfen Sie die FPC-Ausrichtung, die Steckerposition, die Platinenabmessungen und die Montageanforderungen.
7. Testen Sie die komplette Baugruppe:Bewerten Sie Bildstabilität, Startverhalten, Helligkeitssteuerung, Temperaturverhalten und Langzeitbetrieb.

Durch die Bereitstellung des LCD-Datenblatts, der beabsichtigten Anwendung, der Eingangsquelle und der Gehäusebeschränkungen für den Controller-Lieferanten kann der Anpassungsprozess erheblich effizienter gestaltet werden.

Wie verbessert die Anpassung die Projektkompatibilität?

Standard-Controller-Boards sind für gängige Anwendungen sinnvoll, OEM-Produkte stellen jedoch häufig Anforderungen, die nicht durch eine generische Konfiguration gelöst werden können. Die Anpassung von Firmware und Hardware kann daher ein wichtiger Bestandteil der Display-Entwicklung werden.

SKY-TDM bietet Anpassungsoptionen, die Folgendes umfassen können:

• LCD-Auflösung und Timing-Konfiguration
• Bildrate und Bildparameteranpassung anzeigen
• Anpassung des Boot-Logos und der Startschnittstelle
• Konfiguration des OSD-Menüs
• Anpassung der Anzeigeausrichtung
• TTL/RGB-Kabel und FPC-Stecker passend
• Optimierung der Helligkeit der Hintergrundbeleuchtung und der Leistungssequenz
• PCB-Siebdruck- und Private-Label-Anpassung
• Mechanische Montageanpassung

Dieser Ansatz ist besonders nützlich für OEM-Hersteller, die Geräte mit einem definierten LCD-Modell, einem maßgeschneiderten Gehäuse oder einem langen Produktlebenszyklus entwickeln. SKY-TDM bietet außerdem umfassendere Display-Integrationsfunktionen für Touchpanels, LCD-Displays und LCD-Treiberplatinen, die zur Vereinfachung der Beschaffung mehrerer Komponenten beitragen können.

Häufig gestellte Fragen

F1: Welche LCD-Panels können mit einer AD-Karte mit HDMI-zu-TTL-Schnittstelle verwendet werden?

Die Platine ist für kompatible TTL/RGB-TFT-LCD-Panels ausgelegt. Die Kompatibilität hängt von der Schnittstelle, der Auflösung, dem Timing, der Spannung, dem Anschluss und den Anforderungen an die Hintergrundbeleuchtung des Panels ab. Durch die Bereitstellung des genauen LCD-Modells kann das Technikteam die Kompatibilität überprüfen.

F2: Kann die Firmware für ein bestimmtes LCD angepasst werden?

Ja. Die Firmware kann entsprechend den Projektanforderungen angepasst werden, einschließlich Anzeigezeit, Auflösung, Ausrichtung, Startlogo und OSD-bezogenen Einstellungen.

F3: Enthält die Platine einen Hintergrundbeleuchtungstreiber?

Ja. Der Controller verfügt über einen integrierten LED-Hintergrundbeleuchtungstreiber, wodurch der Bedarf an einem zusätzlichen externen Hintergrundbeleuchtungs-Steuermodul reduziert wird.

F4: Welche Panelspannung unterstützt der Controller?

Die veröffentlichten Spezifikationen geben wählbare Panel-Spannungsoptionen von 3,3 V und 5 V an. Die richtige Einstellung sollte entsprechend den Angaben des LCD-Herstellers gewählt werden.

F5: Ist die Platine für Industrieanlagen geeignet?

Ja. Das Produkt ist für industrieorientierte Anwendungen wie HMI-Terminals, medizinische Geräte, Laborinstrumente, tragbare Testgeräte und eingebettete Steuerungssysteme konzipiert. Der veröffentlichte Betriebstemperaturbereich liegt zwischen -20 °C und 80 °C.

F6: Kann SKY-TDM passende Kabel bereitstellen?

Ja. SKY-TDM unterstützt die Schnittstellen- und Kabelanpassung für Display-Integrationsprojekte, einschließlich maßgeschneiderter TTL/RGB-Signalkabel und FPC-Verbindungen.

F7: Können OEM-Kunden ein individuelles Branding anfordern?

Ja. Zu den verfügbaren Anpassungen können PCB-Siebdruckmarkierungen, Private-Label-Verpackungen, exklusive Firmware und andere projektspezifische Anforderungen gehören.

Fazit und Projektunterstützung

Die Wahl des richtigen Display-Controllers kann die Effizienz und Zuverlässigkeit eines Embedded-LCD-Projekts erheblich beeinflussen. Ein HDMI-zu-TTL-Schnittstellen-AD-Board bietet eine praktische Brücke zwischen HDMI-Videoquellen und TTL/RGB-TFT-Panels und kombiniert gleichzeitig Signalumwandlung, Panel-Energieverwaltung, Hintergrundbeleuchtungssteuerung und Firmware-Konfiguration in einer kompakten Lösung. Für OEM-Hersteller kann die Möglichkeit, Timing, Firmware, Kabel, Anschlüsse und mechanische Details anzupassen, die Produktentwicklung weiter vereinfachen und eine stabile Langzeitproduktion unterstützen.

Wenn Sie ein industrielles HMI, ein medizinisches Instrument, ein Laborgerät, einen tragbaren Tester oder ein anderes eingebettetes Anzeigeprodukt entwickeln, kann SKY-TDM Ihnen bei der Bewertung Ihres LCD-Modells und Ihrer Systemanforderungen helfen. Entdecken Sie das HDMI-zu-TTL-Schnittstellen-AD-Board oderKontaktieren Sie unsmit Ihrem LCD-Datenblatt, der erforderlichen Schnittstelle, der Menge und den Anpassungsanforderungen, um eine geeignete Display-Controller-Lösung zu besprechen.
