LCD-Module + LCD-Treiberplatinen + Touchpanels + verschiedene Kabel + mechanische Strukturkomponenten
Diese umfassende Integration ist zu einer wesentlichen Voraussetzung für kundenspezifische Projekte geworden und markiert eine Abkehr von der traditionellen Abhängigkeit von eigenständigen LCD-Modulen. In der Vergangenheit waren für die meisten Projekte nur einzelne Komponenten erforderlich, beispielsweise separate Touchpanels oder eigenständige LCD-Module. Mit der Weiterentwicklung der Branche ist die Ressourcenintegration jedoch zu einem entscheidenden Faktor bei der Projektinitiierung geworden.
Wenn diese Komponenten von verschiedenen Lieferanten bezogen und zusammengebaut werden, treten häufig Probleme wie Komponentenkompatibilität, Innenraumaufteilung und Montageprozesse auf, was zu Produktinkongruenzen führt. Dies ist eine einzigartige Herausforderung bei maßgeschneiderten Projekten.
SKY-TDMDie Produkte sind in erster Linie darauf ausgelegt, den Anforderungen maßgeschneiderter Projekte in den Bereichen Industrie, Medizin, Selbstbedienungskioske und Schienenverkehr gerecht zu werden. Wir bieten integrierte Touch- und Display-Lösungen zur Lösung von Kompatibilitäts- und Anpassungsproblemen während des gesamten Projektlebenszyklus.

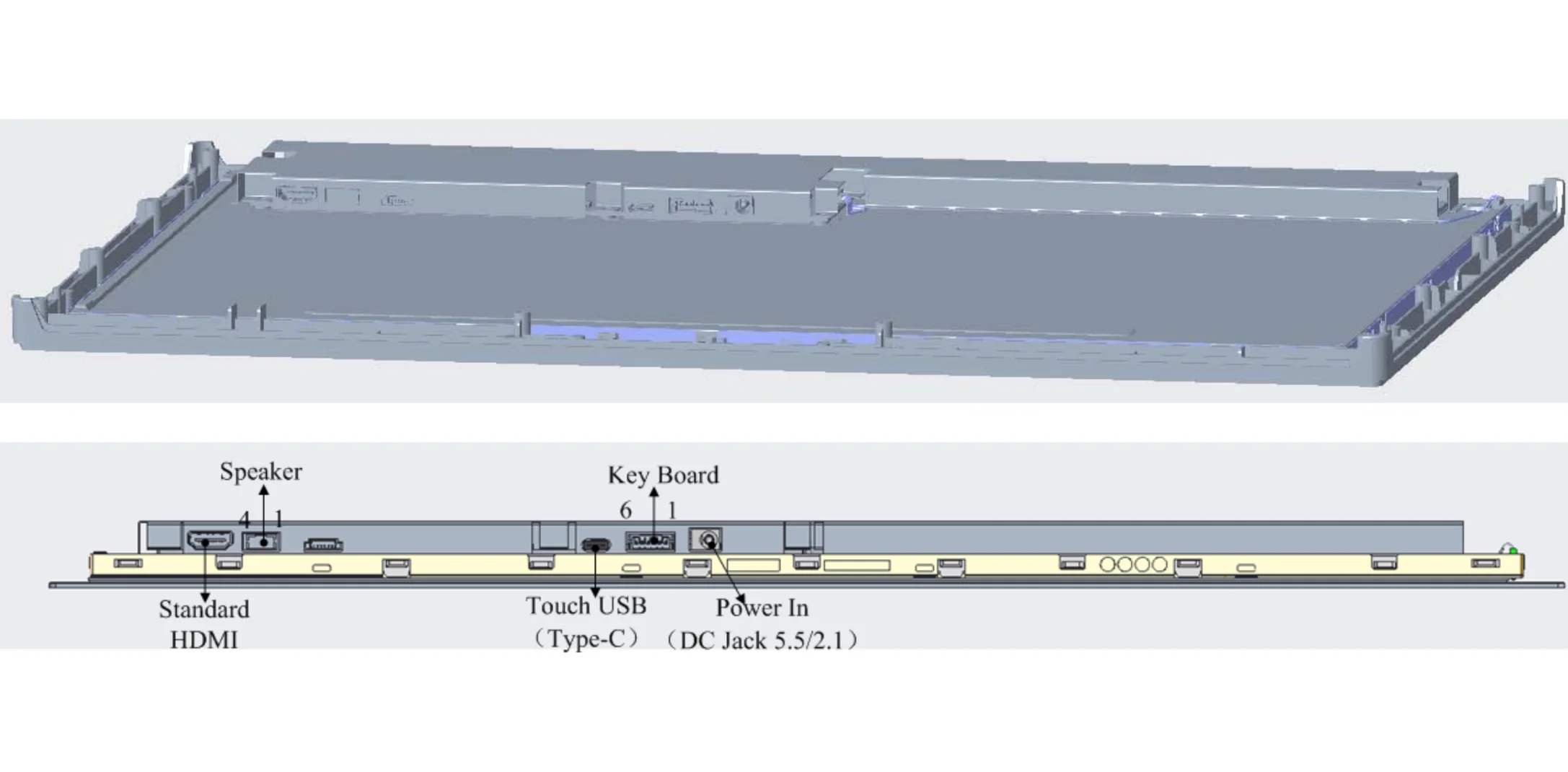

Hierbei handelt es sich um ein 21,5-Zoll-LCD mit Touch-Funktionalität, das das LCD-Modul, das kapazitive PCAP-Touchpanel und das Treiberplatinensystem in einer einzigen Display-Architektur integriert. Kunden müssen lediglich eine 12-V-DC-Stromversorgung und ein HDMI-Eingangssignal bereitstellen, um es in ihren Geräten bereitzustellen, sodass keine externe Treiberplatine erforderlich ist.
Hauptmerkmale:
· 21,5-Zoll-Bildschirmgröße
· 1920 x 1080 Full HD-Auflösung
· PCAP 10-Punkt kapazitiver Touch
· HDMI-Videoeingangsschnittstelle
· USB-Typ-C-Touch-Schnittstelle
· Optionale Oberflächenbehandlung AG (Anti-Glare) und AF (Anti-Fingerprint).
· Eingebauter Lautsprecher

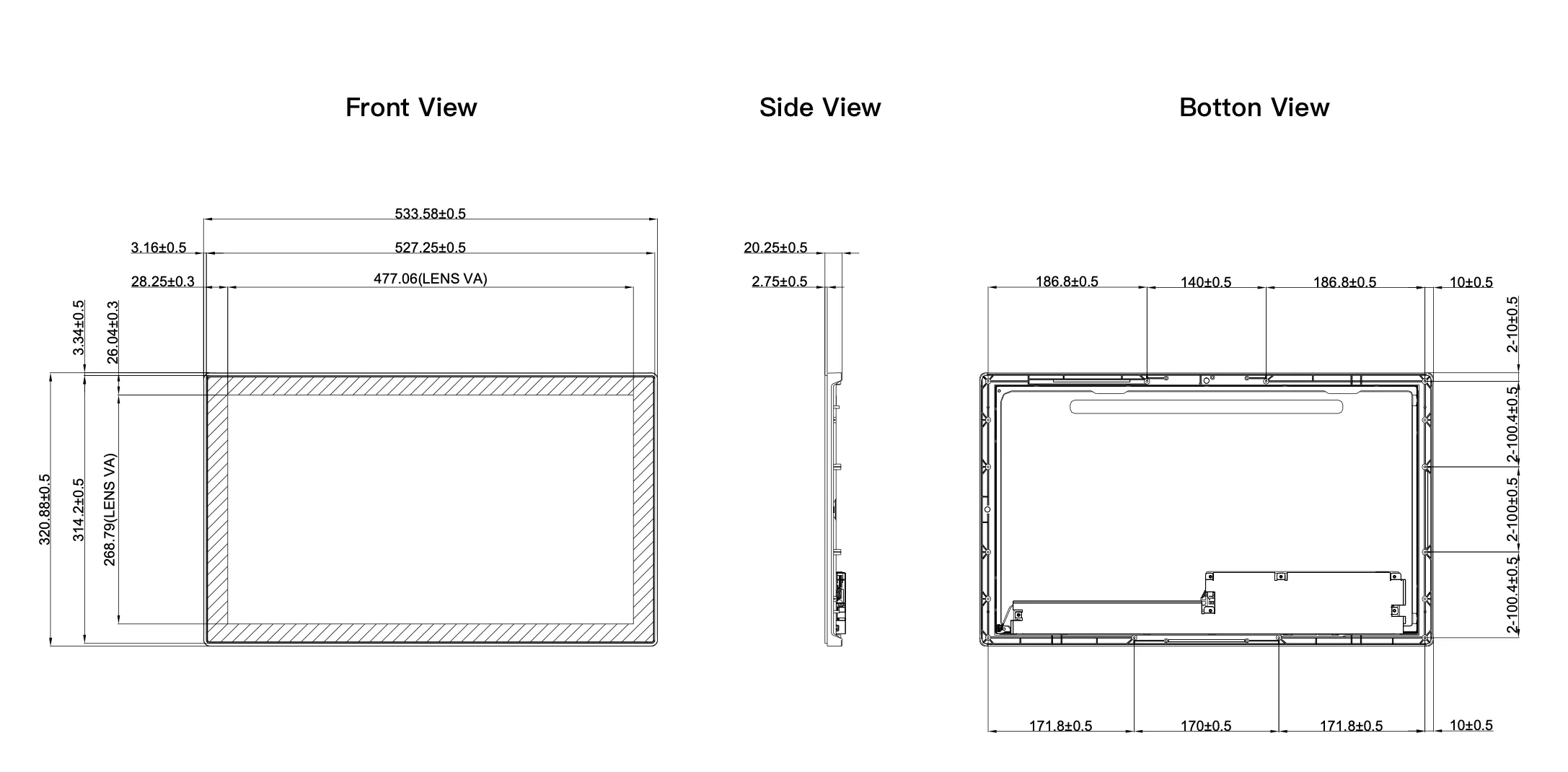

Es hat einen typischen Stromverbrauch von 26,26 W und die Gesamtabmessungen des Produkts betragen 533,58 x 320,88 x 20,25 mm.
Der Hauptzweck der Integration besteht darin, die Anzahl eigenständiger Komponenten zu reduzieren und die Installation der Display-Architektur zu vereinfachen.
Integrierte Displays können potenziell die Gesamtsystemkosten senken. Sie tragen dazu bei, die Effizienz bei der Komponentenbeschaffung zu verbessern, den Bedarf an Kabeln und Steckverbindern zu reduzieren, Montageprozesse zu rationalisieren, den technischen Koordinierungsaufwand zu verringern und die Integrationszeit von Anzeigesystemen zu verkürzen. Diese Verbesserungen reduzieren effektiv versteckte Arbeitskosten. Die tatsächliche Kostenreduzierung hängt jedoch von der ursprünglichen Display-Architektur, dem Produktionsvolumen und den Anpassungsanforderungen ab.
Ja, es schafft mehr Möglichkeiten für kompaktes mechanisches Design. Wenn eigenständige Anzeigetreiberplatinen hinter oder neben einem LCD-Panel installiert werden müssen, muss zusätzlicher Platz für die Platine und die Kabel reserviert werden.
Durch die direkte Integration der relevanten Display-Elektronikkomponenten in die Display-Architektur ist es nicht erforderlich, Platz für die Treiberplatine und die zugehörigen Kabel bereitzustellen.
Besonders praktisch ist diese Platzoptimierung bei Selbstbedienungsterminals, bei denen der Bildschirm typischerweise direkt an der Vorderseite des Gehäuses montiert wird.
SB-Terminals sind das repräsentativste Anwendungsszenario für „Touch + Display Integration“.
Ein 21,5-Zoll-Full-HD-Touchscreen bietet ausreichend Anzeigefläche, um den gesamten Benutzerablauf nahtlos darzustellen: Menüanzeige → Produktauswahl → Auftragsbestätigung → Zahlung und Abrechnung → Quittungsdruck.

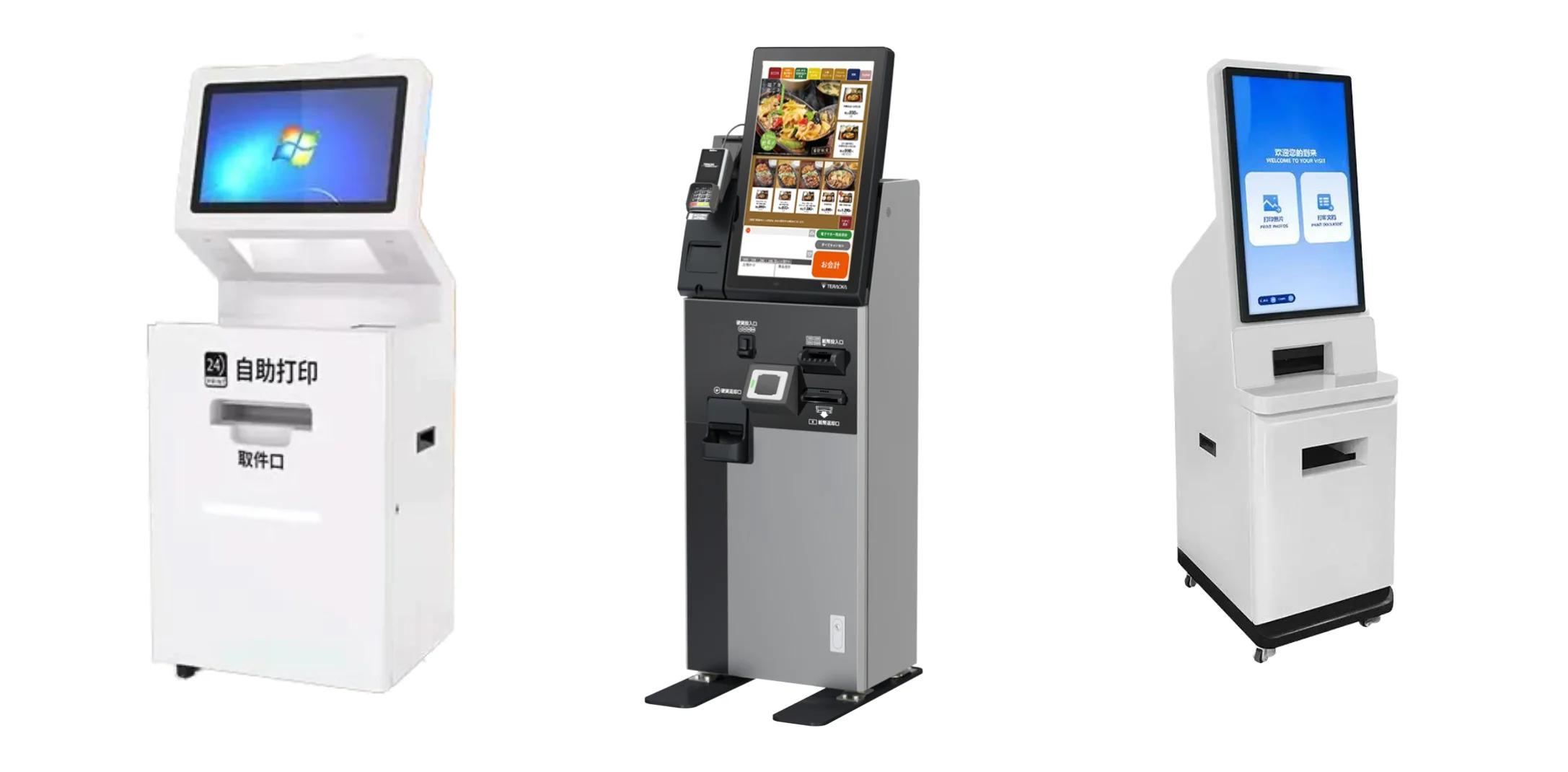

Dasselbe Display-Designkonzept kann auf andere Selbstbedienungsgeräte angewendet werden:
· Selbstbestellkioske: Große Touch-Displays ermöglichen es Benutzern, Produkte vollständig zu durchsuchen, Bestellungen zu verwalten und Transaktionen abzuschließen, ohne dass das Personal dabei helfen muss.
· Zahlungsterminals: Das Display kann Bedienungsanweisungen, Transaktionsinformationen und Touch-Interaktionen in einer einzigen, benutzerorientierten Oberfläche zusammenfassen.
· Verkaufsautomaten: Über die Touch-Oberfläche können Produktinformationen, Werbeinhalte, Produktauswahl und Zahlungshinweise angezeigt werden.
· Ticket- und Check-in-Terminals: Interaktive Displays können Benutzer durch die Zielauswahl, Reservierungsabfragen, den Ticketdruck oder Check-in-Vorgänge führen.
· Selbstbedienungsdrucker: Der Touchscreen erleichtert die Auswahl von Dokumenten, die Inhaltsvorschau, die Einstellung von Druckoptionen und Zahlungsfunktionen.
Eine der größten Herausforderungen bei der Entwicklung von Touchscreen-Geräten besteht darin, sicherzustellen, dass Touchpanel, LCD-Modul, Treiberplatinen-Controller und mechanische Struktur nahtlos zusammenarbeiten.
Dieser integrierte Ansatz eignet sich besonders gut für Hersteller von Massengeräten. In solchen Fällen sind die Konsistenz der Anzeige, die Effizienz der Installation und die Koordination der Lieferkette von größter Bedeutung. Am Beispiel unseres 21,5-Zoll-Produkts wird gezeigt, wie LCD, Touchpanel und Treiberelektronik in eine einzige Displaymodul-Architektur integriert werden können. Es erfüllt außerdem die Zuverlässigkeitsanforderungen unter verschiedenen Bedingungen, einschließlich Temperatur, Vibration, Thermoschock, Aus- und Einschalten und ESD.
Für OEM-Kunden stellt dieses kollaborative Produktdesign die ultimative Lösung dar. Das bedeutet, dass die gesamte Displaylösung von Anfang an als integraler Bestandteil des Geräts konzipiert ist und nicht als isolierte LCD-Komponente behandelt wird.
Bitte kontaktieren Sie unsSKY-TDM. Unser Team unterstützt Sie bei der Bewertung und stellt die ideale integrierte Displaylösung (LCD + Treiberplatine + Touchpanel) bereit, die auf Ihr Projekt zugeschnitten ist.
