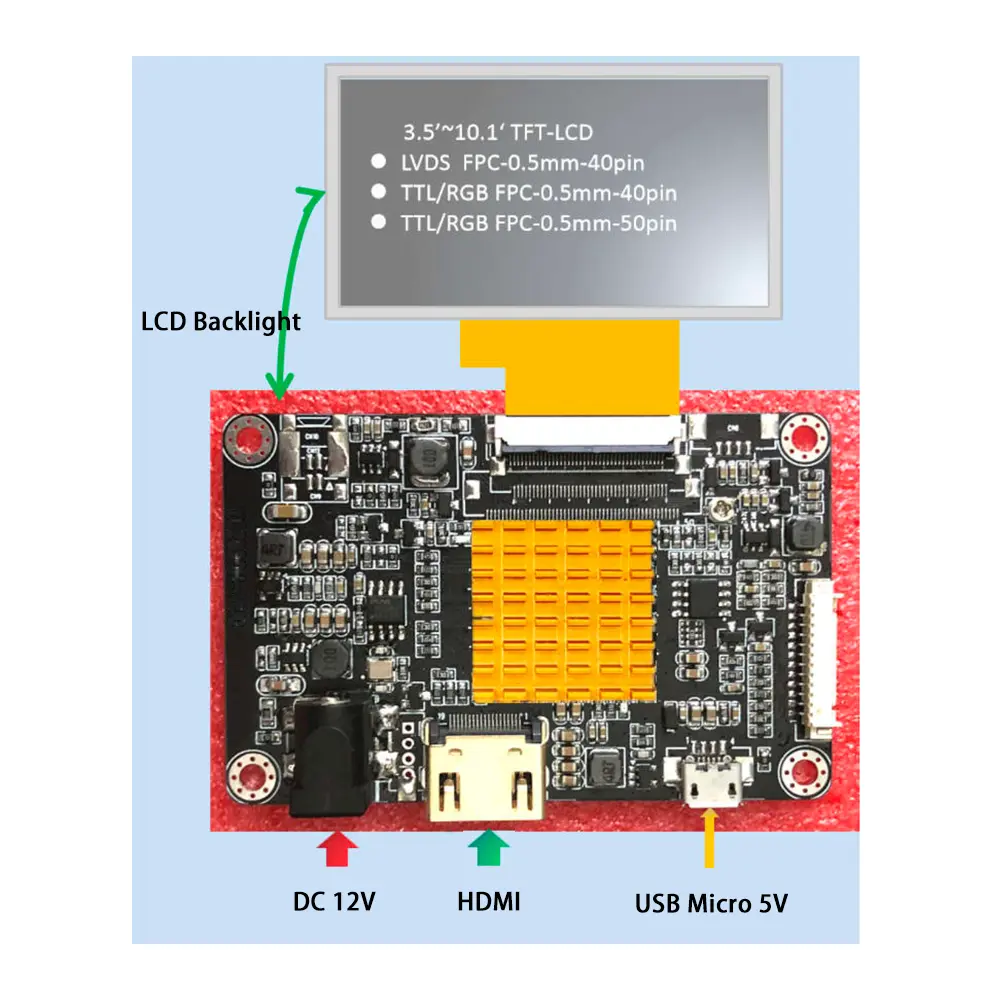

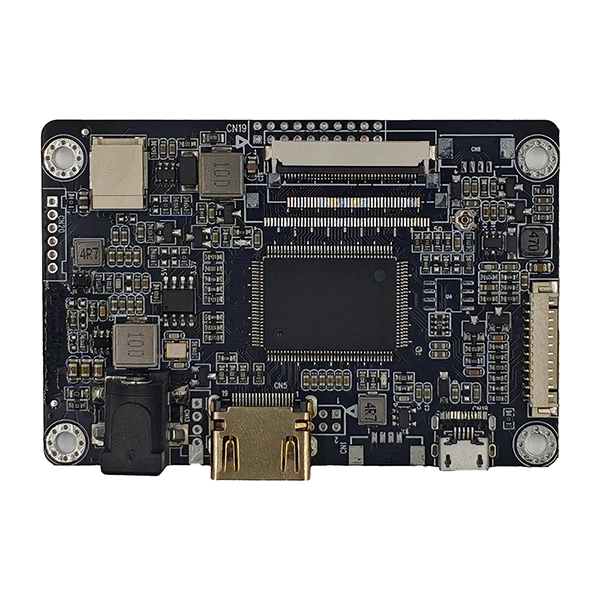

Die Auswahl eines Display-Controllers für Industrieanlagen erfordert mehr als nur die Konvertierung von Videosignalen. Ebenso wichtig sind Langzeitstabilität, Kompatibilität mit verschiedenen LCD-Panels, flexible Anpassung und zuverlässiger technischer Support. Der SKY-TDMHDMI-zu-TTL-Schnittstelle AD-Boardwurde speziell für OEM-Hersteller entwickelt, die eine zuverlässige Display-Steuerungslösung für industrielle TFT-LCDs suchen.
Dieser Controller basiert auf einer Architektur in Industriequalität und wandelt Standard-HDMI-Signale in TTL/RGB-Ausgaben um, sodass moderne eingebettete Systeme eine breite Palette von TFT-LCD-Panels ansteuern können. Das Board unterstützt verschiedene TTL-Schnittstellen, darunter verschiedene FPC-Konfigurationen, einstellbare Panel-Versorgungsspannungen, integrierte LED-Hintergrundbeleuchtungssteuerung und anpassbare Timing-Parameter, wodurch es sowohl für Standard- als auch für kundenspezifische LCD-Module geeignet ist.
Im Gegensatz zu Consumer-Display-Controller-Boards ist diese Lösung für den Dauerbetrieb in anspruchsvollen Industrieumgebungen konzipiert. Stabiles Energiemanagement, optimierte Signalintegrität und sorgfältig konzipiertes PCB-Routing minimieren EMI und gewährleisten eine zuverlässige Bildübertragung auch bei elektrisch verrauschten Anwendungen.
Für Gerätehersteller ist Entwicklungsflexibilität ebenso wichtig. SKY-TDM bietet Firmware-Anpassung, Anzeigeparameter-Tuning, Kabeldesign, Steckermodifikationen, OSD-Anpassung, Logo-Konfiguration und Anzeigeoptimierung entsprechend den Kundenanforderungen. Unabhängig davon, ob ein 5-Zoll-Handheld-Terminal oder ein größeres industrielles Bedienpanel integriert wird, können Ingenieure die Neugestaltung der Hardware reduzieren und gleichzeitig die Produktentwicklung beschleunigen.
Unterstützt durch die Erfahrung von SKY-TDM mit industriellen LCD-Lösungen erhalten Kunden umfassende technische Unterstützung von der Panelauswahl bis zur Produktion, um Kompatibilität, lange Produktlebenszyklen und eine stabile Versorgung für Industrieprojekte sicherzustellen.
- Reine Stabilität auf Industrieniveau:Das optimierte Energiemanagement und das Anti-EMI-Schaltkreisdesign widerstehen industriellen Umwelteinflüssen und unterstützen einen kontinuierlichen, stabilen Betrieb rund um die Uhr ohne Bildschirmverzerrung oder Signalausfälle.
- Plug-and-Play-HDMI-TTL-Konvertierung:Überbrückt moderne HDMI-Signalquellen und herkömmliche TTL/RGB-TFT-Bildschirme und ist mit gängigen industriellen Steuerungshosts, eingebetteten Systemen und PC-Geräten kompatibel.
- Dual-Voltage-einstellbares Design:Frei umschaltbare 3,3-V-/5-V-Panel-Ausgangsspannung, Anpassung an verschiedene TFT-LCD-Panel-Spezifikationen ohne zusätzliche Adaptermodule.
- Integrierter Hintergrundbeleuchtungstreiber:Die integrierte Steuerschaltung für die professionelle LED-Hintergrundbeleuchtung unterstützt die Helligkeitsanpassung, sodass keine externen Treibermodule für die Hintergrundbeleuchtung erforderlich sind und die Systemverkabelung vereinfacht wird.

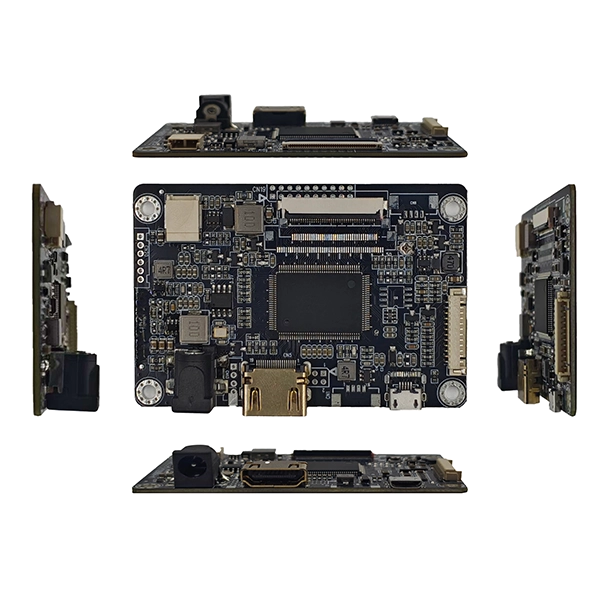

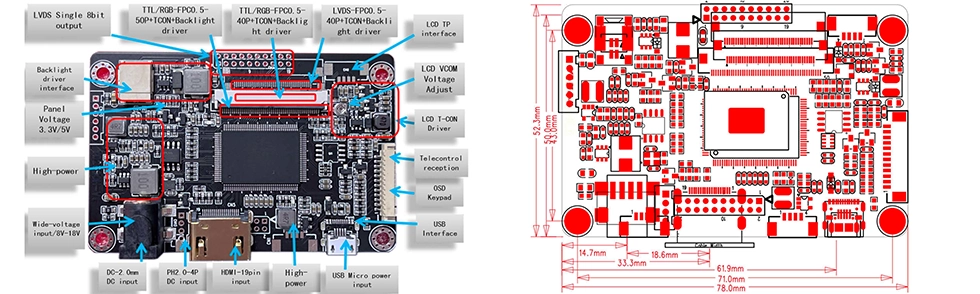

- Ultrakompaktes eingebettetes Layout:Die miniaturisierte PCB-Struktur wurde speziell für eingebettete Geräte mit begrenztem Platzangebot entwickelt und maximiert die Platzausnutzung der Kundengehäuse.
- Volle Anpassungsflexibilität:Unterstützt personalisiertes Firmware-Tuning, Boot-Logo-Änderung, OSD-Menü-Anpassung und Anzeigeparameterkalibrierung, um exklusiven Projektanforderungen gerecht zu werden.
Dieses HDMI-zu-TTL-Schnittstellen-AD-Board wird häufig in Embedded-Display-Szenarien in verschiedenen Branchen eingesetzt, die kompakte Formfaktoren und hohe Zuverlässigkeit erfordern. Zu den wichtigsten Anwendungsbereichen gehören:
- Kompakte Bedienfelder für industrielle HMI und SPS
- Tragbare medizinische Diagnose- und Testgeräte
- Anzeigemodule für Gebäudeautomation und Sicherheitsüberwachung
- Intelligente Miniatursteuergeräte und tragbare Industrieterminals
Es wurde hauptsächlich für kleine Geräte entwickelt und dient als perfekte HDMI-zu-TTL-Anzeigelösung.
| Besonderheit | Spezifikation |
| Videoeingang | HDMI |
| LCD-Ausgang | TTL/RGB/LVDS |
| Panelspannung | 3,3/5V |
| Hintergrundbeleuchtungssteuerung | Integrierter LED-Treiber |
| Stromversorgung | Breiter DC-Eingang 8–18 V |
| OSD | Externe Tastatur unterstützt |
| Firmware | Anpassbar |
| Betriebstemperatur | -20°C bis 80°C |
| Stift | Signal | Stift | Signal |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | ZURÜCKSETZEN | 6 | STEHEN ZU |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | ZAUBER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Stift | Signal | Stift | Signal |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODUS |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | ZURÜCKSETZEN |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Stift | Signal | Stift | Signal |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Stift | Signal | Stift | Signal |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Stift | Signal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | EIN/AUS |
| 5 | +12V/5V |
| 6 | +12V/5V |
Wir bieten Herstellern von Industrieanlagen gezielte technische Anpassungen an, um Herausforderungen bei der Integration personalisierter Displays zu lösen, und unterstützen die vollständige Prozessanpassung von der Hardware bis zur Software:
- Anpassung der Anzeigeparameter:Benutzerdefinierte LCD-Timing-Parameter, Auflösungsanpassung und Optimierung der Bildfrequenz des Displays.
- Personalisierte Benutzeroberfläche:Exklusive Boot-Logos, Startanimationen und OSD-Menüänderungen (On-Screen Display).
- Optimierung von Leistung und Hintergrundbeleuchtung:Abstimmung der Helligkeitskurve der Hintergrundbeleuchtung und Optimierung der Einschaltsequenz.
- Schnittstellen- und Kabelanpassung:Kundenspezifische Anpassung für TTL/RGB-Signalkabel und FPC-Stecker.
- Exklusives Branding und Software:PCB-Siebdruck-Logodruck, Private-Label-Verpackung und exklusive Firmware-Entwicklung.
- Anpassung der mechanischen Struktur:Anpassung der mechanischen Struktur und individuelle Montagelochpositionen.
A: Das Board unterstützt eine breite Palette von TTL/RGB-TFT-LCD-Panels. Unser Technikteam kann die Firmware basierend auf Ihrem spezifischen LCD-Modell konfigurieren.
A: Ja. Wir bieten maßgeschneiderte Firmware-Dienste an, die Timing-Parameter, Auflösung, Boot-Logos, Display-Ausrichtung und OSD-Einstellungen (On-Screen Display) abdecken.
A: Ja. Es verfügt über einen integrierten LED-Hintergrundbeleuchtungstreiber, der die Systemintegration deutlich vereinfacht.
A: Absolut. Es ist speziell für den langfristigen industriellen Betrieb konzipiert und zeichnet sich durch ein stabiles Energiemanagement und eine zuverlässige Signalübertragung aus.
A: Ja. Wir unterstützen die Firmware-Anpassung für TFT-LCDs verschiedener Größen und Auflösungen.
A: Ja. Wir können Kunden mit HDMI-Kabeln, LVDS-Kabeln, FPC-Bändern und kundenspezifischen Kabelbäumen beliefern.
A: Ja. Wir bieten Private Labeling, kundenspezifische PCB-Siebdruckmarkierungen, maßgeschneiderte Verpackungen und exklusive Firmware-Services.
A: Es wird häufig in der Industrieautomation, in medizinischen Geräten, Laborinstrumenten, im Transportwesen, in eingebetteten Systemen, Kiosken und intelligenten Steuergeräten eingesetzt.
