Industrieanlagen erfordern je nach Hardwareplattform des Kunden oft unterschiedliche Videoschnittstellen. Herkömmliche LCD-Controller-Boards unterstützen normalerweise nur eine Panel-Schnittstelle, was Ingenieure dazu zwingt, die Hardware neu zu entwerfen oder mehrere Controller-Boards für verschiedene Projekte zu kaufen.

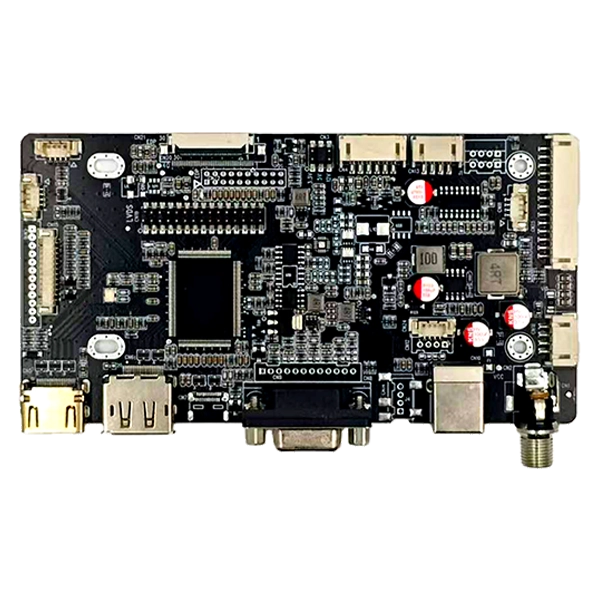

SKY-TDMsHDMI- und DP- sowie VGA- und Typ-C-zu-LVDS-EDP-Schnittstellen-AD-Boardbeseitigt diese Einschränkungen durch die IntegrationHDMI, DisplayPort, VGA und USB Typ-CVideoeingänge zusammen mitLVDS und eDPAnzeigeausgänge auf einer einzigen Leiterplatte in Industriequalität.
Unabhängig davon, ob Sie ein neues HMI entwickeln, ältere Geräte aufrüsten oder ein eingebettetes Display in Industriemaschinen integrieren, unterstützt eine Controllerplatine mehrere LCD-Konfigurationen und reduziert gleichzeitig die Entwicklungszeit, die Lagerhaltungskosten und die Produktkomplexität.
Das für langfristige industrielle Anwendungen konzipierte Board bietet stabile Bildqualität, flexible Stromversorgungsoptionen und umfassende Peripherieschnittstellen für OEM-Gerätehersteller und Systemintegratoren.

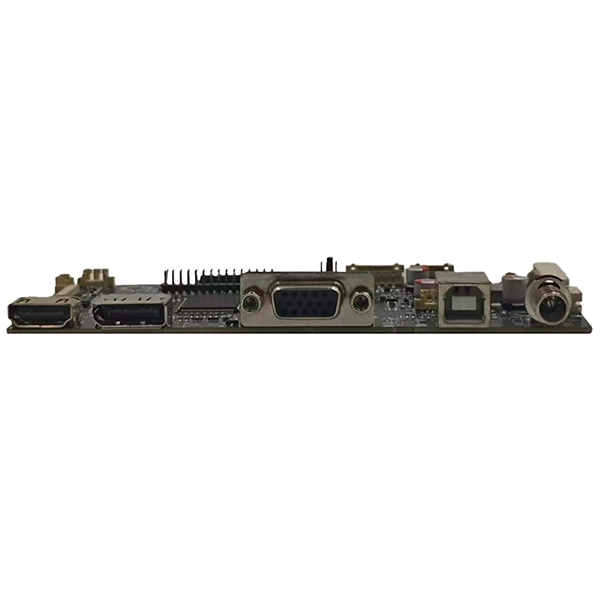

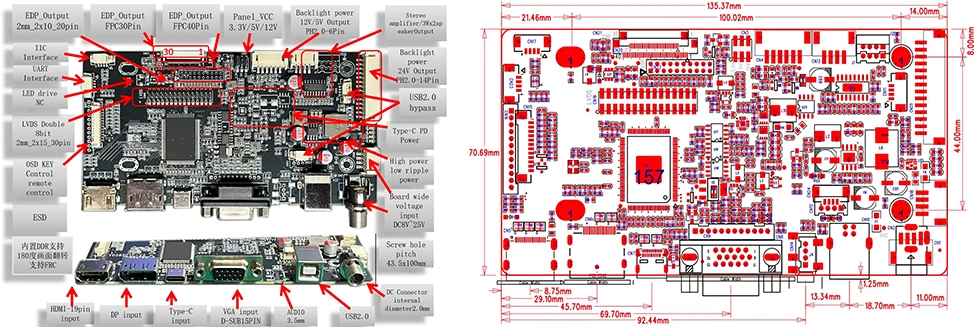

Dieses Interface AD Board integriert mehrere Eingabeoptionen und ist vollständig kompatibel mit den heute gängigsten Videoquellen:HDMI, DisplayPort (DP), VGA und USB Typ-C (DP-Alt-Modus). Dadurch können Kunden nahtlos zwischen verschiedenen Host-Plattformen wechseln, ohne dass zusätzliche Konverterplatinen erforderlich sind.
Dieses HDMI- und DP- sowie VGA- und Typ-C-zu-LVDS-EDP-Schnittstellen-AD-Board ist vollständig kompatibel mit beiden gängigen LCD-Schnittstellenstandards. Zu den verfügbaren Display-Ausgabeoptionen gehören Zweikanal-8-Bit-LVDS, 20-Pin-eDP, 30-Pin-eDP-FPC und 40-Pin-eDP-FPC. Es eignet sich ideal für eine Vielzahl industrieller TFT-LCD-Module, vom 7-Zoll-Bildschirm bis zum großformatigen Display.
Im Gegensatz zu Anzeigetafeln für Endverbraucher ist diese AD-Karte mit HDMI-, DP-, VGA- und Typ-C-zu-LVDS-EDP-Schnittstelle speziell für hochspezifizierte und anspruchsvolle Industrieanwendungen konzipiert. Zu den wichtigsten Hardwarefunktionen gehört eine breite DC-Eingangsspannung (8V-25V), industrielles Stromversorgungsdesign mit geringer Welligkeit, verbesserter ESD-Schutz (elektrostatische Entladung) und die Verwendung von Komponenten in Industriequalität, um einen langfristig stabilen Betrieb zu gewährleisten. Es eignet sich besonders gut für komplexe Umgebungen wie Außenumgebungen und Hochtemperaturbedingungen und garantiert eine gleichbleibende Anzeigestabilität.
Dieses HDMI- und DP- sowie VGA- und Typ-C-zu-LVDS-EDP-Schnittstellen-AD-Board wird häufig in Industrieprodukten verwendet, die in komplexen Umgebungen betrieben werden. Zu den typischen Anwendungsszenarien gehören industrielle HMI-Terminals, Open-Frame-Touchmonitore, CNC-Maschinenschnittstellen, medizinische Diagnosegeräte und Bildverarbeitungssysteme.
Jedes Display-Projekt ist einzigartig. Wir bieten umfassende technische Supportleistungen, einschließlich Überprüfung der LCD-Panel-Kompatibilität, Firmware-Optimierung, EDID-Modifikation (Extended Display Identification Data), Einstellung der Hintergrundbeleuchtungsparameter, kundenspezifisches LVDS- und eDP-Kabeldesign sowie PCB-Logodruck. Unabhängig davon, ob Ihr Projekt ein Standard-Controller-Board oder eine vollständig kundenspezifische Lösung erfordert, bietet SKY-TDM professionelle technische Unterstützung in jeder Phase des Produktlebenszyklus.
| Artikel | Spezifikation |
| Videoeingang | HDMI, DisplayPort(DP), VGA, Typ-C |
| Ausgabe anzeigen | LVDS, eDP (20pin/30pin/40pin) |
| Panelspannung | 3,3 V/5 V/12 V |
| Hintergrundbeleuchtung | 5V/12V/24V |
| Audio | 3W x 2 Verstärker |
| Eingangsspannung | 8~28V |
| Betriebstemperatur | -20°C bis 80°C |
| Stift | Signal | Stift | Signal |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Stift | Signal | Stift | Signal |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC (3,3/5/12 V) |
| 19 | VCC (3,3/5/12 V) | 20 | VCC (3,3/5/12 V) |
| 21 | VCC (3,3/5/12 V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Stift | Signal | Stift | Signal |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC (3,3/5/12 V) |
| 13 | VCC (3,3/5/12 V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Stift | Signal | Stift | Signal |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Stift | Signal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | EIN/AUS |
| 5 | +12V/5V |
| 6 | +12V/5V |
Die Hardwareversorgung ist nur die Grundlage; Service ist der Garant für langfristigen Erfolg. SKY-TDM ist bestrebt, den Start Ihres Projekts zu beschleunigen und Ihre Herausforderungen in der Lieferkette vollständig zu lösen. Wir bieten folgende Kernunterstützung:
- Langer Produktlebenszyklus:Stabile und zuverlässige Möglichkeiten zur Massenproduktion.
- Umfassender technischer Support:Unterstützung bei LCD-Kompatibilitätstests und kundenspezifischen Signalkabeln.
- Flexibles Produktionsmodell:Niedrige MOQ (Mindestbestellmenge) und schnelle technische Reaktion.
- All-in-One-Display-Lösungen:Touchscreens und LCD-Panels werden als aufeinander abgestimmtes Set geliefert, um unterschiedlichen Anforderungen gerecht zu werden.
A: Ja. Es ist mit industrietauglichen TFT-LCD-Panels kompatibel, die entweder über LVDS- oder eDP-Schnittstellen verfügen. Wir können die passenden Anschlüsse und Firmware basierend auf Ihrem spezifischen Panel-Modell empfehlen.
A: Das Board unterstütztHDMI, DisplayPort, VGA und USB Typ-C(mit DP-Alt-Modus), wodurch eine breite Kompatibilität mit verschiedenen Industriecomputern und eingebetteten Systemen gewährleistet ist.
A: Ja. Wir bieten umfassende Firmware-Anpassungsdienste, einschließlich Timing-Anpassungen, EDID-Konfiguration (Extended Display Identification Data), Anpassung des Boot-Logos und Optimierung der Panel-Parameter.
A: Die Controllerplatine unterstützt einen breiten DC-Eingangsbereich8V bis 25VDadurch ist es perfekt kompatibel mit industriellen 12-V- und 24-V-Stromversorgungssystemen.
A: Ja. Wir fertigen maßgeschneiderte LVDS-Kabel, eDP-FPC-Kabel, Hintergrundbeleuchtungskabel und Stromkabelbäume, um unseren Kunden eine Plug-and-Play-Integration zu gewährleisten.
A: Ja. Wir unterstützen Siebdruck-Logodruck auf Leiterplatten, Firmware-Anpassung, Steckermodifikationen, Kabelbaugruppen und komplette ODM-Entwicklungsdienste.
A: Die LVDS-Ausgabe unterstützt bis zu1920×1080 bei 60 Hz(Zweikanal 8-Bit). Die eDP-Ausgabe unterstützt bis zu3840×2160 bei 60 Hz(4K UHD), abhängig von der Panel-Spezifikation und der Kabelqualität. Für 4K-Anwendungen empfehlen wir die Verwendung der eDP-Schnittstelle für optimale Bandbreite.
A: Ja. Das Board unterstützt über die Firmware-Konfiguration eine Bilddrehung um 180°. Für eine Drehung um 90°/270° (Hochformat) können wir die Firmware entsprechend Ihren Panel- und Anwendungsanforderungen anpassen. Bitte geben Sie bei der Bestellung Ihren Orientierungswunsch an.
Auf der Suche nach einem zuverlässigenHDMI- und DP- sowie VGA- und Typ-C-zu-LVDS-EDP-Schnittstellen-AD-Boardfür Ihr nächstes Embedded-Display-Projekt?
Um die am besten geeignete Lösung zu empfehlen, geben Sie bitte bei Ihrer Anfrage die folgenden Informationen an:
- Modellnummer des LCD-Panels
- Erforderliche Videoeingangsschnittstelle (HDMI, DP, VGA oder USB Typ-C)
- Eingangsspannung
- Anforderungen an die Hintergrundbeleuchtung
- Geschätzte jährliche Menge
- OEM- oder Firmware-Anpassungsanforderungen
Unser Engineering-Team prüft Ihre Spezifikationen und stellt Ihnen innerhalb von 24 Geschäftsstunden eine kompatible Lösung, technische Empfehlungen und ein Angebot zur Verfügung.
