Viele industrielle Display-Projekte erfordern die Konvertierung von Standard-PC-Videoausgängen – HDMI, VGA oder DVI – in LVDS-Signale, die industrielle TFT-LCD-Panels ansteuern. Während Multi-Interface-Karten DP, Typ-C und eDP unterstützen, verwenden die meisten Fabrikgeräte (SPS, Industrie-PCs und ältere Steuerungen) immer noch HDMI, VGA oder DVI als primäre Ausgänge.

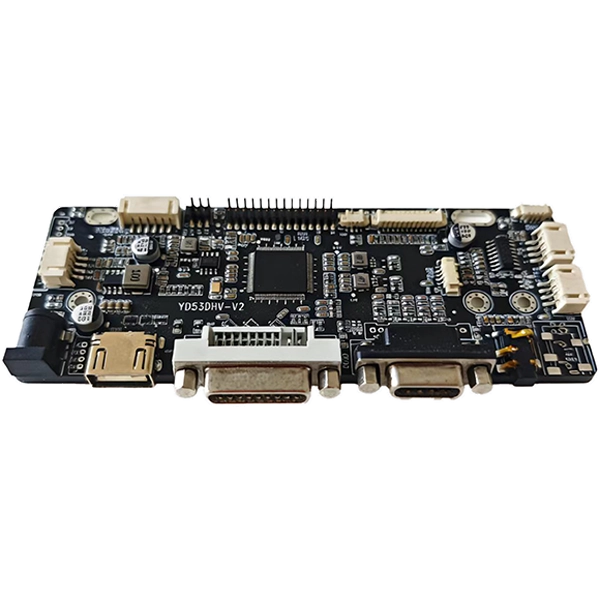

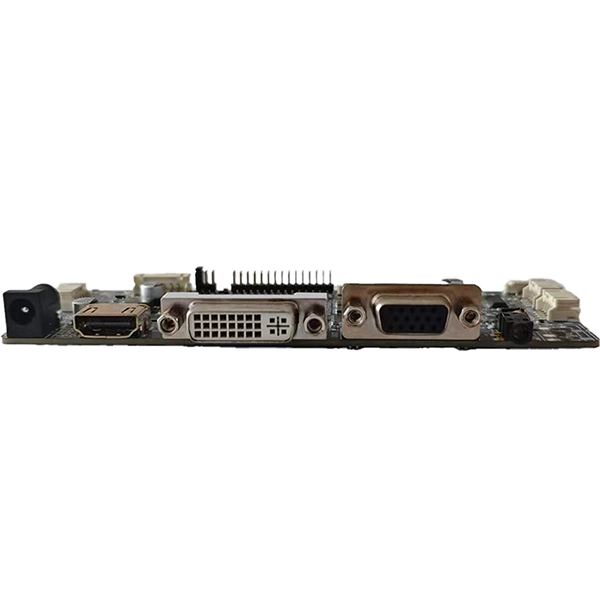

SKY-TDMIndustrielles HDMI- und VGA- und DVI-zu-LVDS-LCD-Controllerboardgeht auf dieses spezifische Bedürfnis ein. Es akzeptiert die drei gängigsten Videoquellen, die auf Industriecomputern zu finden sind, und steuert LVDS-Panels, ohne dass DP-zu-HDMI-Adapter oder Typ-C-Konvertierungskabel erforderlich sind – das spart Kosten und reduziert potenzielle Fehlerstellen in der Signalkette.
Wir haben dieses Board an Gerätehersteller für HMI-Panel-Upgrades, den Austausch von CNC-Maschinendisplays und die Integration von Displays in medizinischen Wagen geliefert, bei denen Standard-Videoausgänge an LVDS-Industriepanels angeschlossen werden müssen. Für Kunden, die bereits HDMI-, VGA- oder DVI-Quellen und LVDS-Panels verwenden, bietet dieses Board eine unkomplizierte Lösung, ohne für ungenutzte DP-, Typ-C- oder eDP-Funktionen bezahlen zu müssen.
- HDMI unterstützt moderne Industrie-PCs und eingebettete Systeme
- VGA verbindet sich mit älteren Controllern und älterer Hardware
- DVI bietet einen digitalen Signalpfad für Industrie-Workstations
- Keine DP- oder Typ-C-Unterstützung bedeutet geringere Kosten für Standardanwendungen
- Unterstützt Einzel-/Zweikanal-LVDS-Ausgänge bis zu1920×1080 bei 60 Hz
- Kompatibel mit 6-Bit-, 8-Bit- und 10-Bit-LVDS-Panels
- Panelspannung wählbar (3,3 V/5 V/12 V) für verschiedene LCD-Modelle
- Einstellbare Timing-Parameter für Panel-spezifische Anforderungen
- Das Design mit geringer EMI reduziert Interferenzen mit Geräten in der Nähe
- Breiter Gleichstromeingang (8–25 V) für industrielle 12-V- oder 24-V-Stromversorgungssysteme
- Integrierter Hintergrundbeleuchtungstreiber mit PWM-Helligkeitssteuerung
- Stabile Bildausgabe bei Schwankungen der werkseitigen Stromversorgung

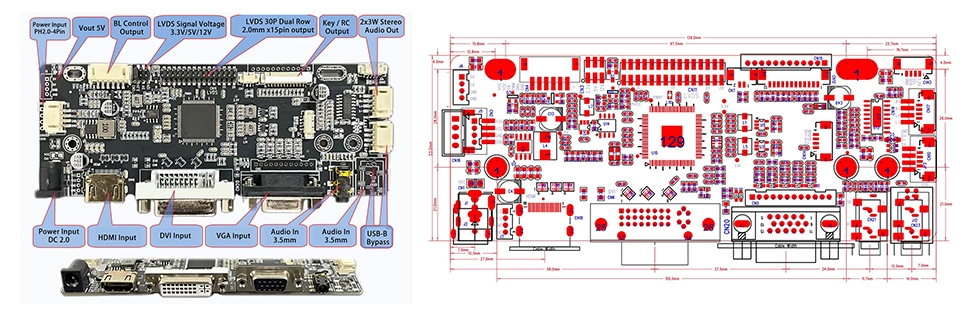

- Der Standard-JST-2x15-LVDS-Ausgangsstecker passt zu gängigen Panel-Kabeln
- Die kompakte Leiterplattengröße passt in die meisten industriellen Displaygehäuse
- Die Einplatinenlösung macht externe Konverterboxen überflüssig
- Langfristige Lebenszyklusversorgung für eine mehrjährige Geräteproduktion
| Stift | Signal | Stift | Signal |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Stift | Signal |
| 1 | GND |
| 2 | GND |
| 3 | PWM |
| 4 | EIN/AUS |
| 5 | 12V |
| 6 | 12V |
Unsere HDMI- und VGA- sowie DVI-zu-LVDS-Industrie-LCD-Controller-Boards sind in erster Linie für industrielle Anwendungen konzipiert und bieten außergewöhnliche Stabilität. Sie werden in zahlreichen Branchen eingesetzt, darunter HMI-Panels für die Industrieautomation, Bedienterminals für CNC-Maschinen, medizinische Diagnose- und Patientenüberwachungsgeräte, Industrie-Panel-PCs und eingebettete Controller, Touch-Monitore mit offenem Rahmen, Selbstbedienungskioske und interaktive Terminals, POS-Systeme für den Einzelhandel, Borddisplays im Transportwesen und Produktionsanlagen für intelligente Fabriken.
Welches Controller-Board passt zu Ihrem Projekt?
SKY-TDM bietet zwei industrielle LCD-Controller-Boards an. So wählen Sie aus:
Wählen Sie dieses Board (HDMI/VGA/DVI zu LVDS), wenn:
- Ihre Videoquellen sind nur HDMI, VGA oder DVI (kein DP/Typ-C erforderlich)
- Ihr LCD-Panel verwendet eine LVDS-Schnittstelle (keine eDP-Panels)
- Sie benötigen eine kostenoptimierte Lösung für industrielle Standardanwendungen
- Sie möchten vermeiden, für DP-Alt-Modus-, Typ-C- oder eDP-Funktionen zu bezahlen
- Sie rüsten bestehende Geräte auf, die bereits über HDMI/VGA/DVI-Ausgänge verfügen
Wählen Sie das Multi-Interface-Board (HDMI/DP/VGA/Typ-C zu LVDS/eDP), wenn:
- Ihr System verfügt über DisplayPort- oder USB-Typ-C-Videoquellen
- Sie benötigen eDP-Panel-Unterstützung
- Sie entwickeln eine neue Plattform mit mehreren Anforderungen an die Videoeingabe
- Ihre Anwendung erfordert Unterstützung für die 4K-Auflösung
- Sie benötigen maximale Schnittstellenflexibilität, um zukunftssicher zu sein
Für die meisten industriellen Automatisierungs-, Medizin- und Kioskanwendungen mit Standard-PC-Ausgängen und LVDS-Panels bietet dieses Board die optimale Balance zwischen Funktionalität und Kosten.
✔ Zuverlässigkeit auf Industrieniveau
Gebaut mit hochwertigen elektronischen Komponenten, um einen stabilen, langfristigen Betrieb in rauen Industrieumgebungen zu gewährleisten.
✔ One-Stop-Display-Ökosystem
Wir bieten LCD-Panels, Touchscreens, Controller-Boards, optisches Bonding und kundenspezifische Display-Kabel und ermöglichen so die Beschaffung Ihrer gesamten Display-Baugruppe aus einer Hand.
✔ Umfassende OEM- und ODM-Anpassung
Unser Team unterstützt Sie umfassend bei Ihren Anpassungswünschen. Wir können das Erscheinungsbild, die Schnittstellen, die Signalkabel und den Stromeingang/-ausgang des Produkts entsprechend Ihren spezifischen Anforderungen anpassen.
✔ Langfristig stabile Versorgung
Eine strikte Stücklistenverwaltung (BOM) verhindert ein plötzliches Veralten von Komponenten, was für Industriegeräte, die eine mehrjährige Produktionsunterstützung erfordern, von entscheidender Bedeutung ist.
✔ Dedizierter technischer Support
Unser Team begleitet Sie von der Prototypenvalidierungsphase bis zur Massenproduktion, verfolgt kontinuierlich Testprobleme und stellt technische Lösungen bereit.
Alle unsere industriellen HDMI- und VGA- sowie DVI-zu-LVDS-LCD-Controller-Boards werden standardisierten Inspektionsprozessen und einer umfassenden Reihe strenger Testverfahren unterzogen. Wir führen eine 100 % vollständige Funktionsüberprüfung, Signalintegritäts- und Ausgangsstabilitätstests, kontinuierliche Burn-In-Tests (auf Anfrage erhältlich), Stromversorgungsstabilitäts-Zyklustests und eine vollständige Überprüfung der Schnittstellenkommunikation durch. Diese Schritte stellen die Verwendbarkeit und Integrität jedes Produkts vor dem Versand sicher. Unsere strenge Qualitätsprüfung minimiert das Risiko von Feldausfällen für OEMs von Industrieanlagen in Endbenutzeranwendungen.
A: Dieses Board konzentriert sich auf HDMI-, VGA- und DVI-Eingänge mit LVDS-Ausgang – die drei häufigsten Schnittstellen, die auf Industrie-PCs und älteren Controllern zu finden sind. Es bietet eine kostenoptimierte Lösung für Standardanwendungen, bei denen DP, Typ-C und eDP nicht erforderlich sind.
A: Dieses Board ist für industrielle LVDS-Panels bis optimiert1920×1080 bei 60 Hz. Für Anwendungen mit 4K- oder höherer Auflösung und eDP-Panels empfehlen wir unser Multi-Interface-Board, das eDP-Ausgänge unterstützt.
A: Ja. Das Board unterstützt einen breiten DC-Eingangsbereich von8V bis 25VDadurch ist es mit industriellen 12-V- und 24-V-Stromversorgungssystemen kompatibel, die üblicherweise in der Fabrikautomation und in medizinischen Geräten verwendet werden.
A: Bitte geben Sie die Modellnummer Ihres LCD-Panels an. Unser Technikteam überprüft die LVDS-Pinbelegung, die Panelspannung, die Timing-Parameter und die Auflösungskompatibilität. Passende LVDS-Kabel können wir ebenfalls anbieten.
A: Ja. Wir unterstützen die Integration von Touch-Schnittstellen sowohl für PCAP- als auch für resistive Touchscreens über USB, I²C oder UART. Das Board kann als Teil einer kompletten Display-Lösung mit Ihrem Touch-Controller gekoppelt werden.
A: Dieses Board ist für die langfristige Beschaffung von Komponenten für Industrieanlagen konzipiert, die 8–15 Jahre Produktionsunterstützung erfordern. Wir behalten eine strenge Stücklistenkontrolle bei, um eine plötzliche Veralterung von Komponenten zu verhindern.
A: Ja. Wir passen die Firmware an Ihr spezifisches LCD-Panel-Timing, Ihre Auflösung und Ihre Betriebsparameter an. Dies gewährleistet eine Plug-and-Play-Integration mit Ihrem Anzeigepanel.
Suchen Sie zuverlässige industrielle LCD-Controllerplatinen für Ihr Embedded-Display-Projekt?
Ganz gleich, ob Sie Standard-HDMI/VGA/DVI-zu-LVDS-Treiberplatinen oder vollständig kundenspezifische Displaybaugruppen benötigen, das Ingenieurteam von SKY-TDM unterstützt Ihr Projekt vom ersten Konzept bis zur Massenfertigung.
Bitte machen Sie bei Ihrer Anfrage folgende Angaben:
• Genaue Modellnummer des LCD-Panels
• Displaygröße und native Auflösung
• Erforderliche Videoeingangsschnittstellen
• Angaben zur Betriebsspannung
• Touchscreen-Typ (falls zutreffend)
• Zielanwendung und Betriebsumgebung
• Geschätzte jährliche Bestellmenge
• Detaillierte Anpassungsanforderungen
Unsere Ingenieure bewerten Ihre Spezifikationen und liefern innerhalb von 24 Stunden passende Hardware-Empfehlungen, technische Zeichnungen und wettbewerbsfähige Angebote.
