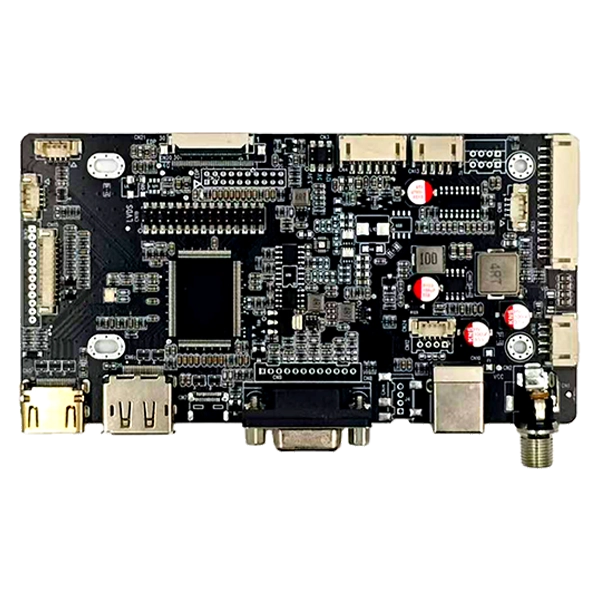

Wie kann eine AD-Karte mit HDMI-, DP-, VGA- und Typ-C-zu-LVDS-EDP-Schnittstelle die industrielle Display-Integration vereinfachen?

SKY-TDMentwickelt dieHDMI- und DP- sowie VGA- und Typ-C-zu-LVDS-EDP-Schnittstellen-AD-Boardum OEMs, Systemintegratoren und Industrieanlagenherstellern dabei zu helfen, mehrere Videoquellen mit LVDS- oder eDP-LCD-Panels über einen flexiblen Display-Controller zu verbinden. Durch die Kombination von HDMI-, DisplayPort-, VGA- und USB-Typ-C-Eingängen mit mehreren LCD-Ausgangskonfigurationen kann das Board die Hardware-Komplexität reduzieren und gleichzeitig anspruchsvolle eingebettete Display-Anwendungen unterstützen.

Moderne industrielle Anzeigesysteme müssen oft mit unterschiedlichen Host-Computern, Grafikschnittstellen und LCD-Panels arbeiten. Die Verwendung eines separaten Controllers für jede Schnittstelle kann den Engineering-Aufwand, die Lageranforderungen und die Integrationszeit erhöhen. Eine Multi-Interface-LCD-Treiberplatine bietet einen praktischeren Ansatz, indem sie mehrere Videoeingänge und Anzeigeausgänge auf einer industrietauglichen Leiterplatte kombiniert.

Die HDMI-, DP-, VGA- und Typ-C-Schnittstellenkonfiguration unterstützt eine breite Palette von Hostplattformen, während LVDS- und eDP-Ausgänge den Controller für verschiedene TFT-LCD-Architekturen geeignet machen. Die Platine unterstützt konfigurierbare Panel-Spannung, Hintergrundbeleuchtungsleistung, industrielle Betriebstemperaturen und OEM/ODM-Ingenieurdienstleistungen und eignet sich daher für industrielle HMIs, CNC-Geräte, medizinische Geräte, Kioske, Bildverarbeitungssysteme und eingebettete Displays.

Inhaltsverzeichnis

Warum benötigen Industriedisplays mehrere Videoschnittstellen?

Wie verbindet das Controller Board verschiedene Display-Schnittstellen?

Was sind die Hauptmerkmale des Interface AD ​​Boards?

Was sind die wichtigsten technischen Spezifikationen?

Wo kann dieser Display-Controller verwendet werden?

Wie verbessert die OEM- und ODM-Unterstützung die Display-Integration?

Wie sollten Ingenieure den richtigen Display-Controller auswählen?

Häufig gestellte Fragen

Letzter Imbiss

Warum benötigen Industriedisplays mehrere Videoschnittstellen?

Industrielle Display-Projekte folgen selten einer einzigen Hardware-Architektur. Eine Maschine verwendet möglicherweise einen Industriecomputer mit DisplayPort, eine andere verwendet möglicherweise HDMI, während ältere Geräte möglicherweise noch VGA verwenden. Auf der Anzeigeseite kann das LCD-Modul je nach Generation, Auflösung, Größe und Design LVDS oder eDP verwenden.

Dies stellt eine allgemeine technische Herausforderung dar: Die Videoquelle und das LCD-Panel verwenden nicht unbedingt denselben Schnittstellenstandard. Ohne einen flexiblen Controller benötigen Ingenieure möglicherweise unterschiedliche Konvertierungskarten für verschiedene Projekte.

Ein Display-Controller mit mehreren Eingängen kann diese Architektur vereinfachen, indem er Folgendes unterstützt:

• HDMI-Videoquellen für gängige digitale Hostsysteme.
• DisplayPort für moderne Industriecomputer und Embedded-Plattformen.
• VGA für ältere Computer und Geräte-Upgrades.
• USB Typ-C mit DP-Alt-Modus für kompatible kompakte Computerplattformen.
• LVDS-Ausgänge für kompatible industrielle TFT-LCD-Panels.
• eDP-Ausgänge für neuere Hochleistungs-LCD-Architekturen.

Bei OEM-Projekten kann diese Flexibilität dazu beitragen, die Notwendigkeit einer Neukonstruktion der Anzeigeelektronik zu reduzieren, wenn sich die Hostplattform ändert.

Wie verbindet das Controller Board verschiedene Display-Schnittstellen?

Die grundlegende Aufgabe eines LCD-Treibers oder einer AD-Karte besteht darin, Videoinformationen von einem Host-Gerät zu empfangen, das Signal zu verarbeiten und ein geeignetes Anzeigesignal an das ausgewählte LCD-Panel zu liefern. Die hostseitige Schnittstelle und die Panel-seitige Schnittstelle müssen nicht identisch sein.

In dieser Konfiguration fungieren HDMI, DP, VGA und Typ-C als Videoeingangsoptionen. Der Controller verarbeitet diese Signale und stellt entsprechend der angeschlossenen Panel-Architektur einen LVDS- oder eDP-Ausgang bereit.

Das Board unterstützt Zweikanal-8-Bit-LVDS und mehrere eDP-Konfigurationen, einschließlich 20-Pin-, 30-Pin- und 40-Pin-FPC-Optionen. Daher ist die Panelkompatibilität ein wichtiger Bestandteil der Systemintegration. Ingenieure sollten vor der Produktion das LCD-Modell, die Auflösung, den Schnittstellentyp, die Pin-Definition, die Panelspannung, die Anforderungen an die Hintergrundbeleuchtung und die Firmware-Konfiguration überprüfen.

Beispielsweise kann ein Systemintegrator, der eine ältere VGA-basierte Industriemaschine aufrüstet, möglicherweise die vorhandene LCD-Architektur beibehalten und gleichzeitig einen Controller verwenden, der VGA-Eingang akzeptiert. Umgekehrt kann ein neues eingebettetes System HDMI, DP oder einen kompatiblen Typ-C-Eingang verwenden, während es ein eDP-Panel antreibt.

Was sind die Hauptmerkmale des Interface AD ​​Boards?

1. Mehrere Videoeingangsoptionen

Das Board kombiniert HDMI-, DisplayPort-, VGA- und USB-Typ-C-Videoeingänge. Diese Multi-Interface-Architektur gibt Geräteentwicklern mehr Freiheit bei der Auswahl von Industriecomputern, eingebetteten Platinen und Host-Geräten.

2. LVDS- und eDP-Anzeigekompatibilität

Durch die Unterstützung von LVDS und eDP ist der Controller für verschiedene Generationen der TFT-LCD-Technologie geeignet. Zu den verfügbaren Konfigurationen gehören Zweikanal-8-Bit-LVDS sowie 20-Pin-, 30-Pin- und 40-Pin-eDP-Schnittstellen.

3. Flexible Energiekonfiguration

Der Controller unterstützt Panel-Spannungsoptionen von 3,3 V, 5 V und 12 V. Zu den Ausgangsoptionen für die Hintergrundbeleuchtung gehören 5 V, 12 V und 24 V. Diese Flexibilität ist nützlich bei der Integration von LCD-Modulen mit unterschiedlichen elektrischen Anforderungen.

4. Industrielle Betriebsfähigkeit

Der spezifizierte Betriebstemperaturbereich beträgt -20 °C bis 80 °C. Das Design umfasst außerdem Komponenten in Industriequalität, ein Design mit geringer Restwelligkeit und einen verbesserten ESD-Schutz für anspruchsvolle Geräteumgebungen.

5. Bildverarbeitungs- und Erweiterungsfunktionen

Die Produktinformationen geben den integrierten DDR-Speicher, die FRC-Verarbeitung und die Bilddrehung um 180° an. Diese Funktionen können bei eingebetteten Displays von Nutzen sein, bei denen Bildausrichtung und Displayverarbeitung an die physische Installation angepasst werden müssen.

Was sind die wichtigsten technischen Spezifikationen?

Die folgende Tabelle fasst die wichtigsten Spezifikationen zusammen, die für diesen Multi-Interface-Display-Controller verfügbar sind:

Da LCD-Panels unterschiedliche Pin-Definitionen haben können, selbst wenn sie denselben allgemeinen Schnittstellenstandard verwenden, sollten Ingenieure die Spezifikationen als Ausgangspunkt für die Kompatibilitätsüberprüfung betrachten und nicht davon ausgehen, dass jedes Panel direkt austauschbar ist.

Wo kann dieser Display-Controller verwendet werden?

Durch die Kombination mehrerer Videoeingänge und LVDS/eDP-Ausgänge eignet sich dieser Controllertyp für ein breites Spektrum industrieller und eingebetteter Displayanwendungen.

Industrielle HMI-Terminals

Bei der Verbindung von Industriecomputern mit TFT-LCD-Displays müssen Mensch-Maschine-Schnittstellen häufig kontinuierlich funktionieren. Flexible Videoeingangsoptionen vereinfachen die Auswahl der Hardwareplattform und Geräte-Upgrades.

CNC-Maschinenschnittstellen

CNC-Systeme können unterschiedliche Generationen von Computerhardware verwenden. Ein Multi-Interface-Controller kann dabei helfen, ältere oder moderne Videoquellen mit geeigneten LCD-Panels zu verbinden.

Ausstellungen für medizinische Geräte

Medizinische Diagnose- und Laborgeräte können einen stabilen Displaybetrieb und sorgfältig abgestimmte LCD-Konfigurationen erfordern. Daher können bei der Integration Panel-Kompatibilitätstests und angepasste Anzeigeparameter wichtig sein.

Bildverarbeitungssysteme

Bildverarbeitungsgeräte kombinieren üblicherweise Industriecomputer, Kameras, Verarbeitungseinheiten und Bedienerdisplays. Dank flexibler Videoschnittstellen kann das Anzeigesubsystem verschiedene Hostkonfigurationen berücksichtigen.

Open-Frame-Monitore und Kioske

Selbstbedienungsterminals, Kioske und Open-Frame-Monitore können unterschiedliche LCD-Größen und Hostplattformen verwenden. Ein konfigurierbarer Controller kann Herstellern dabei helfen, einen Teil ihrer Display-Architektur über Produktvarianten hinweg zu standardisieren.

Wie verbessert die OEM- und ODM-Unterstützung die Display-Integration?

Bei der Auswahl einer LCD-Treiberplatine kommt es nicht nur auf den Steckertyp an. Eine erfolgreiche Integration hängt von der Abstimmung des Controllers mit dem exakten LCD-Panel und der Systemarchitektur ab.

Bei OEM- und ODM-Projekten kann die technische Unterstützung Folgendes umfassen:

• Überprüfung der LCD-Panel-Kompatibilität.
• Firmware-Optimierung und -Anpassung.
• EDID-Änderung.
• Einstellung der Hintergrundbeleuchtungsparameter.
• Kundenspezifisches LVDS- und eDP-Kabeldesign.
• PCB-Logodruck für kundenspezifische Geräte.
• Anpassung der Panelspannung und der Anforderungen an die Hintergrundbeleuchtung.

Diese Dienste können besonders wertvoll sein, wenn ein Kunde eine maßgeschneiderte Displaybaugruppe anstelle einer generischen Controllerplatine benötigt. Anstatt LCD, Treiberplatine, Kabel und Hintergrundbeleuchtung als unabhängige Komponenten zu behandeln, kann das gesamte Anzeigesystem als integrierte Lösung bewertet werden.

Für ein individuelles Projekt sollten Käufer vor der technischen Bewertung die LCD-Modellnummer, den erforderlichen Videoeingang, die Eingangsleistung, die Anforderungen an die Hintergrundbeleuchtung, die geschätzte jährliche Menge sowie etwaige Firmware- oder OEM-Anforderungen vorbereiten.

Wie sollten Ingenieure den richtigen Display-Controller auswählen?

Vor dem Kauf einer Controllerplatine sollten Ingenieure mehrere technische Parameter überprüfen, anstatt eine Platine ausschließlich nach dem Aussehen des externen Steckers auszuwählen.

1. Bestätigen Sie die LCD-Schnittstelle.Bestimmen Sie, ob das Panel LVDS oder eDP verwendet, und identifizieren Sie die genaue Stecker- und Pin-Konfiguration.
2. Überprüfen Sie die Panelspannung.Überprüfen Sie, ob das LCD 3,3 V, 5 V oder 12 V benötigt.
3. Überprüfen Sie die Hintergrundbeleuchtung.Bestätigen Sie die erforderliche Hintergrundbeleuchtungsspannung, das Aktivierungssignal und die PWM-Anforderungen.
4. Überprüfen Sie die Videoquelle.Identifizieren Sie, ob der Host HDMI, DP, VGA oder einen kompatiblen Typ-C-DP-Alt-Modus verwendet.
5. Bestätigen Sie Auflösung und Timing.Die Controller-Firmware muss mit den Anzeigeparametern des Zielpanels kompatibel sein.
6. Bewerten Sie die Betriebsumgebung.Bei Industrieanlagen sollten Temperatur, ESD, Leistungsstabilität und Dauerbetriebsanforderungen berücksichtigt werden.
7. Besprechen Sie die Anpassungsanforderungen.Bei der OEM-Produktion sollten Kabelkonfiguration, Firmware, PCB-Markierung und Panel-Anpassung vor der Massenproduktion bestätigt werden.

Diese Checkliste trägt dazu bei, Kompatibilitätsprobleme beim Prototypentest und bei der Produktionsbereitstellung zu reduzieren.

Häufig gestellte Fragen

F1: Unterstützt das Board sowohl LVDS- als auch eDP-LCD-Panels?

Ja. Der Controller unterstützt sowohl LVDS- als auch eDP-TFT-LCD-Panels. Zu den verfügbaren Konfigurationen gehören Zweikanal-8-Bit-LVDS- und eDP-Optionen mit 20-Pin-, 30-Pin- und 40-Pin-FPC-Schnittstellen.

F2: Welche Videoeingänge werden unterstützt?

Das Board unterstützt HDMI-, DisplayPort-, VGA- und USB-Typ-C-Videoeingänge. Der Typ-C-Videobetrieb hängt davon ab, dass das Hostgerät die entsprechende DisplayPort Alt Mode-Funktionalität unterstützt.

F3: Welche Panelspannungen sind verfügbar?

Die angegebenen Panel-Spannungsoptionen sind 3,3 V, 5 V und 12 V. Die entsprechende Einstellung sollte entsprechend der Ziel-LCD-Panel-Spezifikation ausgewählt werden.

F4: Kann der Controller für ein OEM-Projekt angepasst werden?

Ja. Die Anpassungsunterstützung kann die Überprüfung der LCD-Kompatibilität, Firmware-Optimierung, EDID-Änderung, Einstellung der Hintergrundbeleuchtungsparameter, kundenspezifische LVDS/eDP-Kabel und den Druck von PCB-Logos umfassen.

F5: Welche Informationen sollten bereitgestellt werden, bevor ein Angebot angefordert wird?

Es wird empfohlen, das LCD-Panel-Modell, den gewünschten Videoeingang, die Eingangsspannung, die Anforderungen an die Hintergrundbeleuchtung, die erwartete Jahresmenge und etwaige OEM- oder Firmware-Anpassungsanforderungen anzugeben. Diese Details ermöglichen es dem Ingenieurteam, die Kompatibilität genauer zu bewerten.

Letzter Imbiss

Ein flexibler Multi-Interface-Display-Controller kann die Verbindung zwischen modernen und älteren Videoquellen und verschiedenen Generationen industrieller TFT-LCD-Panels vereinfachen. Mit HDMI-, DisplayPort-, VGA- und Typ-C-Eingängen in Kombination mit LVDS- und eDP-Ausgängen kann die Lösung eine breite Palette industrieller HMI-, CNC-, Medizin-, Kiosk-, Transport- und eingebetteter Displayanwendungen unterstützen. Die konfigurierbare Panel-Leistung, die Hintergrundbeleuchtungsoptionen, der industrielle Temperaturbereich und die OEM/ODM-Engineering-Services unterstützen außerdem kundenspezifische Display-Projekte.

Wenn Sie ein Industriedisplay entwickeln, ein bestehendes LCD-System aufrüsten oder nach einer zuverlässigen Controller-Lösung für die OEM-Produktion suchen, übermitteln Sie SKY-TDM Ihr LCD-Modell und Ihre Schnittstellenanforderungen.Kontaktieren Sie unsmit Ihren Panel-Spezifikationen, Anwendungsanforderungen und der erwarteten Menge, um Kompatibilität, Anpassungsoptionen und eine geeignete Display-Controller-Lösung für Ihr Projekt zu besprechen.
